Tubtara® Blindnietmutter Kleiner Senkkopf Rundschaft offen Edelstahl A2, Gewinde UNF/UNC
Spezifikationen

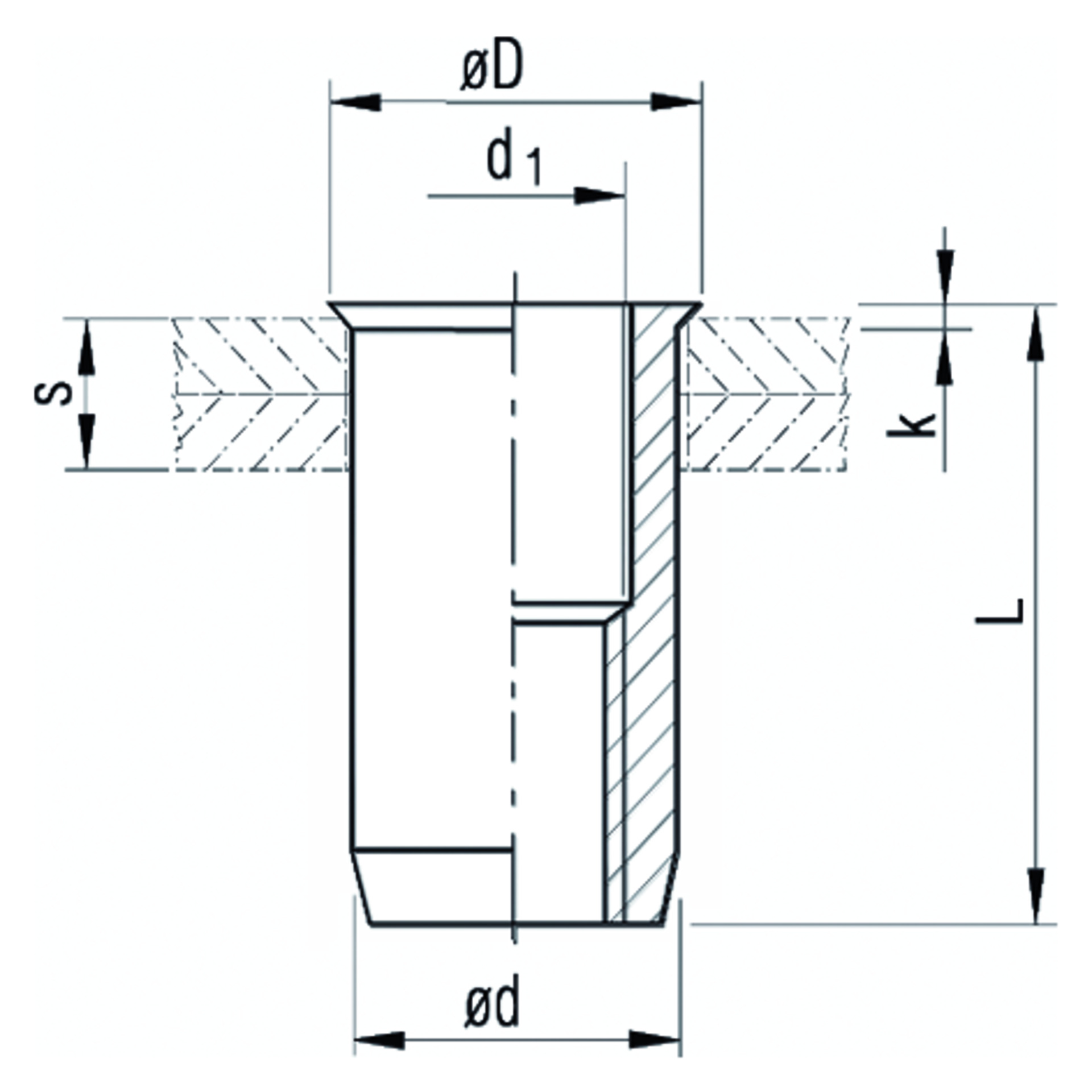

| Kopfform: | Kleiner Senkkopf |
|---|---|
| Werkstoff: | Edelstahl A2 1.4567 |
Zeigt 3 von 3 Artikel
| Titel/Artikelnummer | Verpackungseinheit |
|---|---|
|
Tubtara® 304Cu 1/4-20UNC UKO 30
Artikelnr.: 334004000 |
3000 ST |
|
Werkstoff: Edelstahl A2 1.4567
Toleranz für Kopfhöhe k: -0,05/+0,3
Gewinde d1 6H: 1/4-20 UNC
Klemmlängenbereich s: 0,5 - 3 mm
Bohrloch ø: 9 mm
Schaftform: Rundschaft, offen
Schaftlänge L: 14,5 mm
Toleranz für Kopf-Ø D: -0,15/+0,3
Kopfform: Kleiner Senkkopf
Schaft-ø d: 9 mm
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Bezeichnung: UKO30
Toleranz für Schaft-Ø d: -0,02 -0,15
Kopfhöhe k: 0,5 mm
Kopf-Ø D: 9,5 mm
|
|
|
Tubtara® 304Cu 10-32UNF UKO 30
Artikelnr.: 334003000 |
5000 ST |
|
Werkstoff: Edelstahl A2 1.4567
Toleranz für Kopfhöhe k: -0,05/+0,3
Klemmlängenbereich s: 0,5 - 3 mm
Schaftform: Rundschaft, offen
Toleranz für Kopf-Ø D: -0,15/+0,3
Kopfform: Kleiner Senkkopf
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Bezeichnung: UKO30
Toleranz für Schaft-Ø d: -0,02 -0,15
Kopfhöhe k: 0,5 mm
Kopf-Ø D: 7,5 mm
Gewinde d1 6H: 10-32 UNF
Schaftlänge L: 12 mm
Bohrloch ø: 7 mm
Schaft-ø d: 7 mm
|
|
|
Tubtara® 304Cu 5/16-18UNC UKO 30
Artikelnr.: 334005000 |
2000 ST |
|
Werkstoff: Edelstahl A2 1.4567
Toleranz für Kopfhöhe k: -0,05/+0,3
Klemmlängenbereich s: 0,5 - 3 mm
Schaftform: Rundschaft, offen
Toleranz für Kopf-Ø D: -0,15/+0,3
Kopfform: Kleiner Senkkopf
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Bezeichnung: UKO30
Toleranz für Schaft-Ø d: -0,02 -0,15
Kopfhöhe k: 0,5 mm
Gewinde d1 6H: 5/16-18 UNC
Schaft-ø d: 11 mm
Bohrloch ø: 11 mm
Kopf-Ø D: 11,5 mm
Schaftlänge L: 16 mm
|
Zeigt 3 von 3 Artikel
Tubtara® 304Cu 1/4-20UNC UKO 30
Artikelnr.: 334004000
Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl A2 1.4567
Toleranz für Kopfhöhe k: -0,05/+0,3
Gewinde d1 6H: 1/4-20 UNC
Klemmlängenbereich s: 0,5 - 3 mm
Bohrloch ø: 9 mm
Schaftform: Rundschaft, offen
Schaftlänge L: 14,5 mm
Toleranz für Kopf-Ø D: -0,15/+0,3
Kopfform: Kleiner Senkkopf
Schaft-ø d: 9 mm
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Bezeichnung: UKO30
Toleranz für Schaft-Ø d: -0,02 -0,15
Kopfhöhe k: 0,5 mm
Kopf-Ø D: 9,5 mm
Tubtara® 304Cu 10-32UNF UKO 30
Artikelnr.: 334003000
Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl A2 1.4567
Toleranz für Kopfhöhe k: -0,05/+0,3
Klemmlängenbereich s: 0,5 - 3 mm
Schaftform: Rundschaft, offen
Toleranz für Kopf-Ø D: -0,15/+0,3
Kopfform: Kleiner Senkkopf
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Bezeichnung: UKO30
Toleranz für Schaft-Ø d: -0,02 -0,15
Kopfhöhe k: 0,5 mm
Kopf-Ø D: 7,5 mm
Gewinde d1 6H: 10-32 UNF
Schaftlänge L: 12 mm
Bohrloch ø: 7 mm
Schaft-ø d: 7 mm
Tubtara® 304Cu 5/16-18UNC UKO 30
Artikelnr.: 334005000
Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl A2 1.4567
Toleranz für Kopfhöhe k: -0,05/+0,3
Klemmlängenbereich s: 0,5 - 3 mm
Schaftform: Rundschaft, offen
Toleranz für Kopf-Ø D: -0,15/+0,3
Kopfform: Kleiner Senkkopf
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Bezeichnung: UKO30
Toleranz für Schaft-Ø d: -0,02 -0,15
Kopfhöhe k: 0,5 mm
Gewinde d1 6H: 5/16-18 UNC
Schaft-ø d: 11 mm
Bohrloch ø: 11 mm
Kopf-Ø D: 11,5 mm
Schaftlänge L: 16 mm
