HuckBolt® C50L Senkkopf St
Spezifikationen
| Kopfform: | Senkkopf 90° |
|---|---|
| Werkstoff: | Stahl (Typ 8.8) EN 10263-3 roh, schwarz |
Zeigt 1 von 1 Artikel
| Titel/Artikelnummer | Verpackungseinheit |
|---|---|
|
HUCKBOLT C50L90-BR32-40
Artikelnr.: 377749000 |
13 ST |
|
Zugkraft: 323400 N
Werkstoff: Stahl (Typ 8.8) EN 10263-3 roh, schwarz

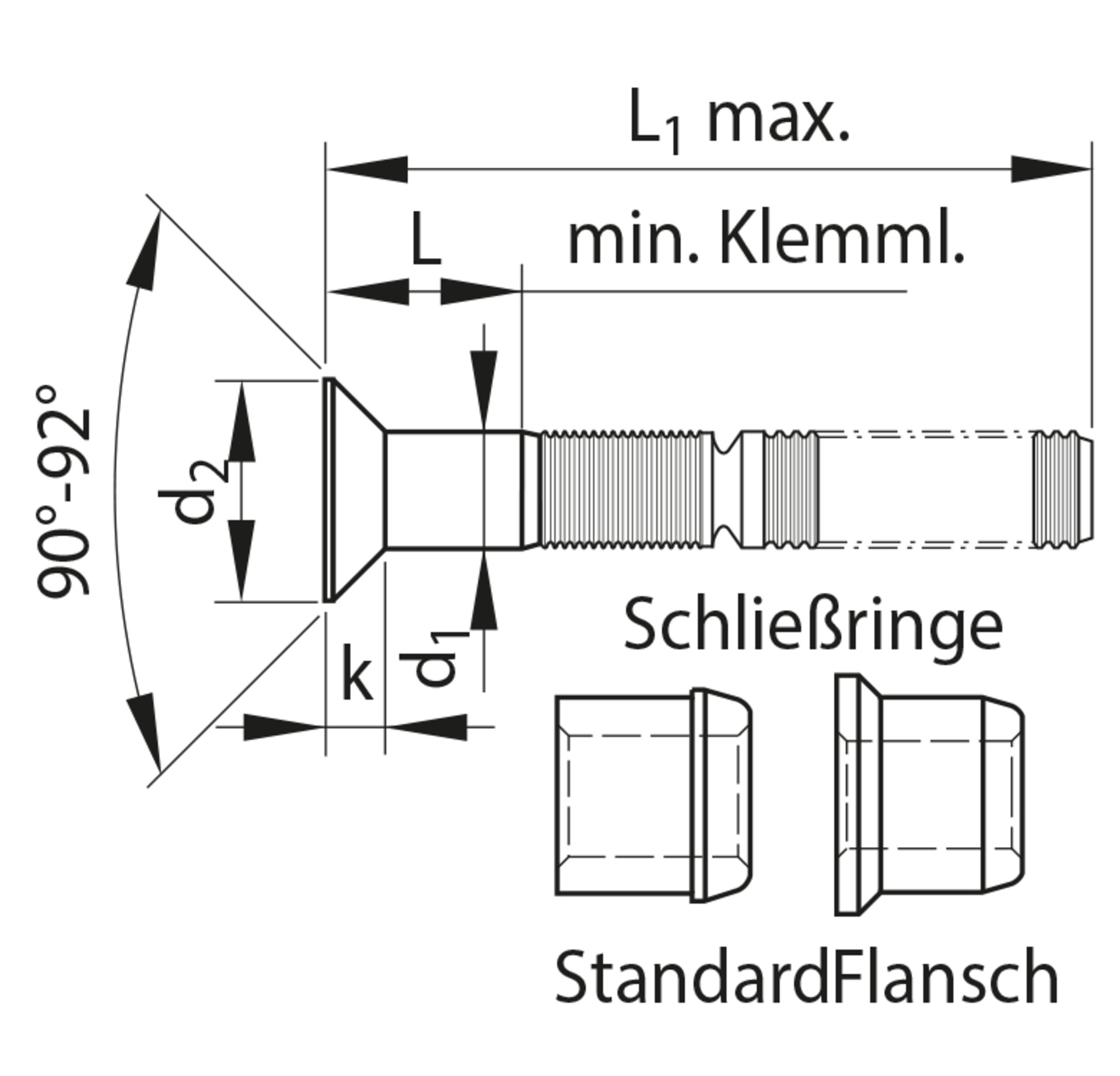

Bolzen-Nenn ø: 25,4 mm
Klemmlängenbereich Flansch-Schließring: 57,5 - 64,5 mm
Toleranz für L1: max.
k nom: 12,7 mm
Klemmlängenbereich Standard-Schließring: 63,5 - 70,5 mm
Bohrloch ø: 26 mm
Toleranz für L: nom
Toleranz für d3: nom
Scherkraft: 251300 N
L: 63,5 mm
Vorspannkraft: 229100 N
d1: 25,1 - 26,0 mm
L1: 192 mm
d2: 47 mm
Toleranz für Bohrloch Ø: max.
Kopfform: Senkkopf 90°
|
Zeigt 1 von 1 Artikel
HUCKBOLT C50L90-BR32-40
Artikelnr.: 377749000
Spezifkiationen ausblendeneinblenden
Zugkraft: 323400 N
Werkstoff: Stahl (Typ 8.8) EN 10263-3 roh, schwarz
Bolzen-Nenn ø: 25,4 mm
Klemmlängenbereich Flansch-Schließring: 57,5 - 64,5 mm
Toleranz für L1: max.
k nom: 12,7 mm
Klemmlängenbereich Standard-Schließring: 63,5 - 70,5 mm
Bohrloch ø: 26 mm
Toleranz für L: nom
Toleranz für d3: nom
Scherkraft: 251300 N
L: 63,5 mm
Vorspannkraft: 229100 N
d1: 25,1 - 26,0 mm
L1: 192 mm
d2: 47 mm
Toleranz für Bohrloch Ø: max.
Kopfform: Senkkopf 90°
