Captive® Schnellverschluss-Schrauben für Kunststoffe A2 (Serie CPFK)
Spezifikationen
| Werkstoff: | Edelstahl passiviert |
|---|
Zeigt 1 von 1 Artikel
| Titel/Artikelnummer | Verpackungseinheit |
|---|---|
|
CAPTIVE® Schnellv.schraube CPFK M3-40
Artikelnr.: 358734000 |
1000 ST |
|

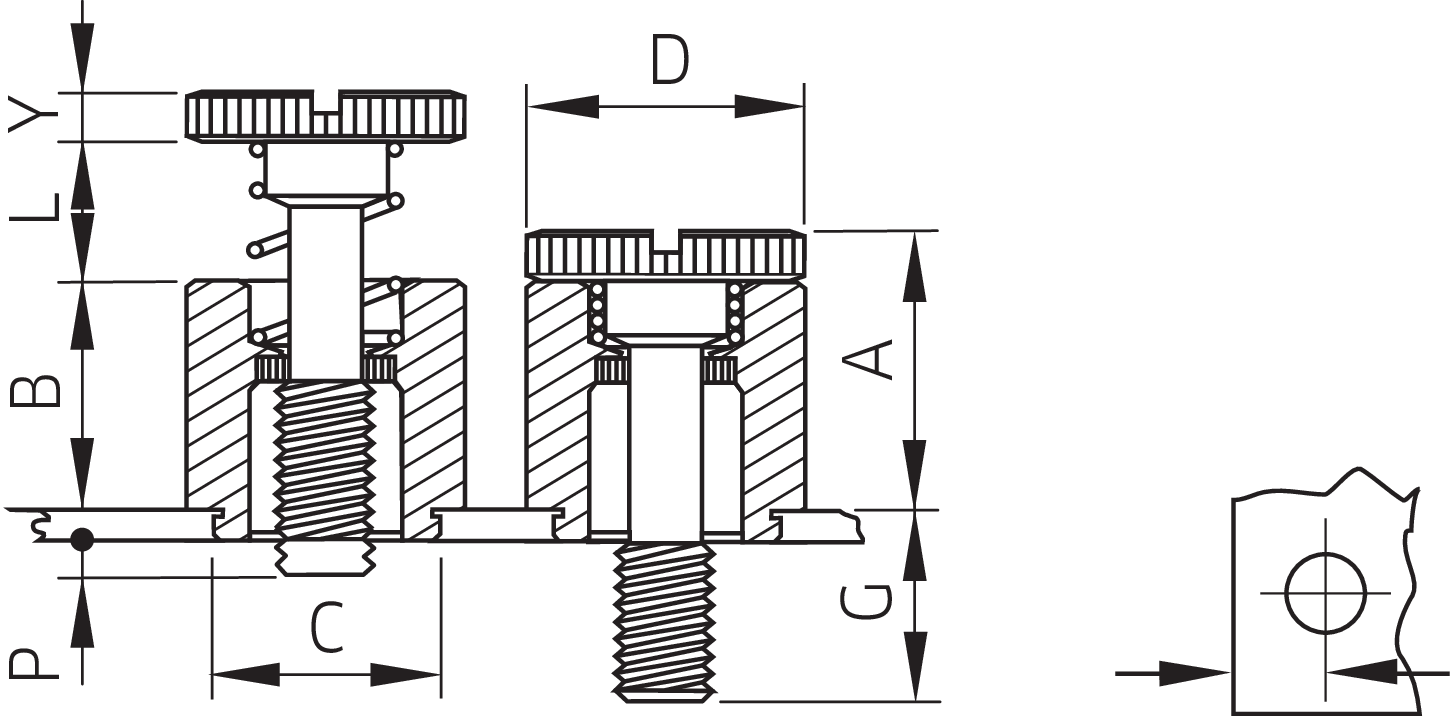

Gewinde: M3
Werkstoff: Edelstahl passiviert
Toleranz für Länge L: ±0,4
Maß C: 7,19 mm
Toleranz für B: ±0,25
A: 9,14 mm
Bohrloch ø: 6,73 mm
Länge L: 4,8 mm
Y ±0,13: 1,83 mm
Toleranz für D: +0,40 -0,25
Toleranz für G: +0,4
B: 7,2 mm
Toleranz für Maß C: ±0,08
P: 0 mm
Bezeichnung_: CPFKM3–40
D: 7,92 mm
Toleranz für Bohrloch Ø: +0,08 -0,00
Toleranz für P: +0,4
G: 6,4 mm
Toleranz für A: max
Abstand Lochmitte min: 5,8 mm
|
Zeigt 1 von 1 Artikel
CAPTIVE® Schnellv.schraube CPFK M3-40
Artikelnr.: 358734000
Spezifkiationen ausblendeneinblenden
Gewinde: M3
Werkstoff: Edelstahl passiviert
Toleranz für Länge L: ±0,4
Maß C: 7,19 mm
Toleranz für B: ±0,25
A: 9,14 mm
Bohrloch ø: 6,73 mm
Länge L: 4,8 mm
Y ±0,13: 1,83 mm
Toleranz für D: +0,40 -0,25
Toleranz für G: +0,4
B: 7,2 mm
Toleranz für Maß C: ±0,08
P: 0 mm
Bezeichnung_: CPFKM3–40
D: 7,92 mm
Toleranz für Bohrloch Ø: +0,08 -0,00
Toleranz für P: +0,4
G: 6,4 mm
Toleranz für A: max
Abstand Lochmitte min: 5,8 mm
