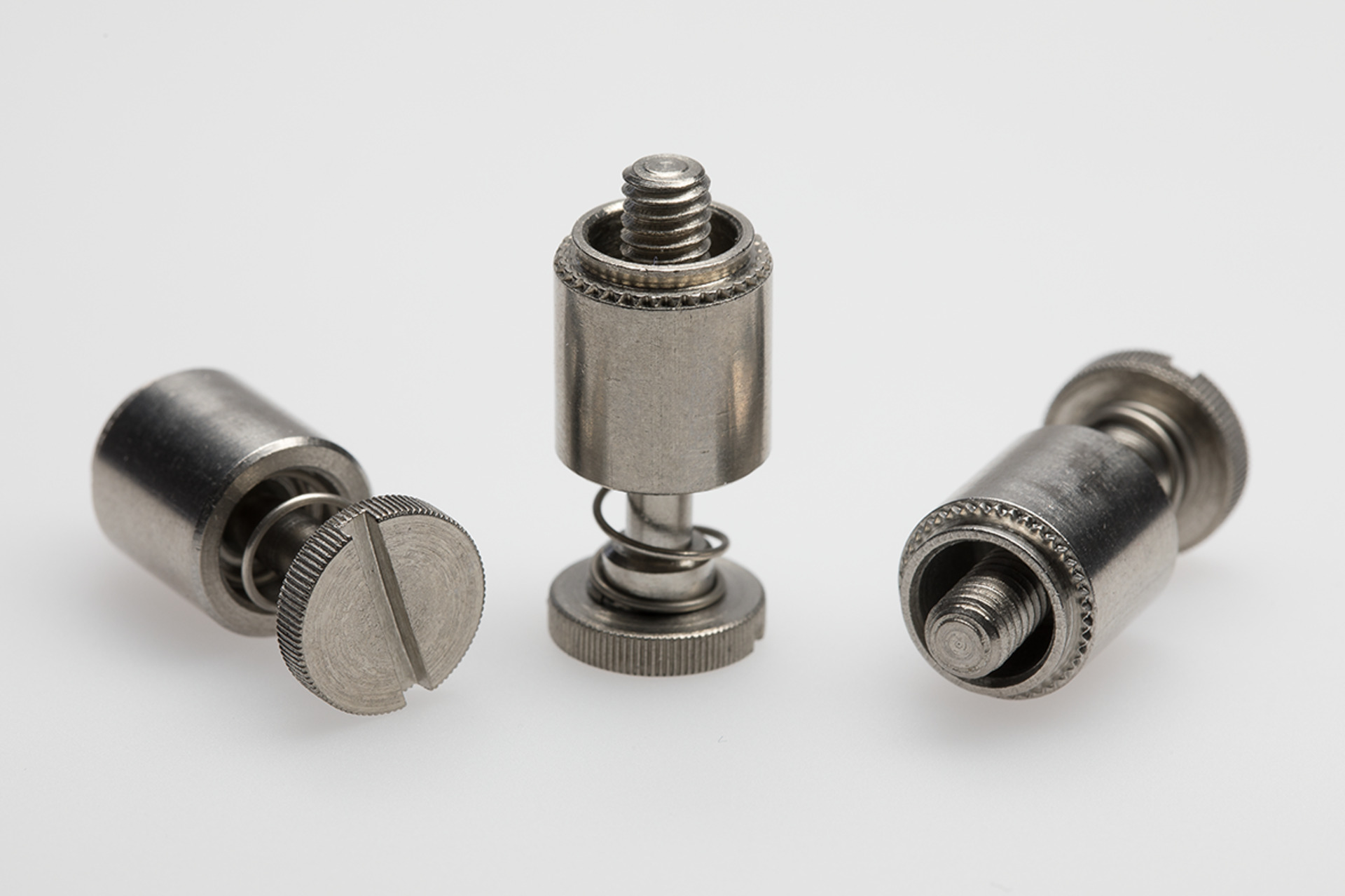

CAPTIVE® Schnellv.schraube CPFC2 M3-62 | 1000 ST
Artikel-Nr.:
358 746 000

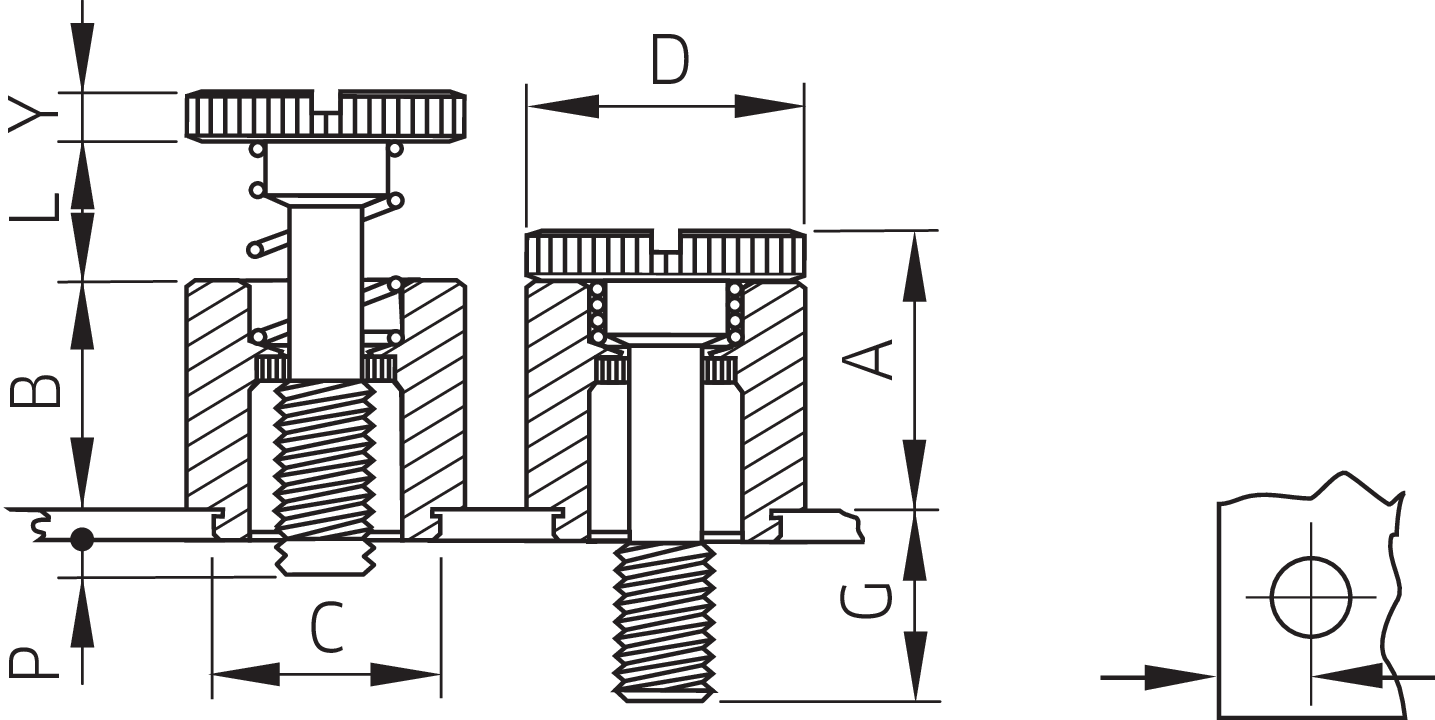

Spezifikationen
| Gewinde: | M3 |
|---|---|
| Bohrloch ø: | 6,73 mm |
| Toleranz für Bohrloch Ø: | +0,08 -0,00 |
| A: | 9,14 mm |
| Toleranz für A: | max |
| B: | 7,2 mm |
| Toleranz für B: | ±0,25 |
| C: | 6,71 mm |
| Toleranz für C: | max. |
| D: | 7,92 mm |
| Toleranz für D: | +0,40 -0,25 |
| G: | 9,5 mm |
| Toleranz für G: | +0,4 |
| Länge L: | 4,8 mm |
| Toleranz für Länge L: | ±0,4 |
| P: | 3,2 mm |
| Toleranz für P: | +0,4 |
| Y ±0,13: | 1,83 mm |
| Abstand Lochmitte min: | 6,4 mm |
| Bezeichnung_: | CPFC2M3–62 |
| Werkstoff: | Edelstahl passiviert |
| Verpackungseinheit: | 1000 ST |
