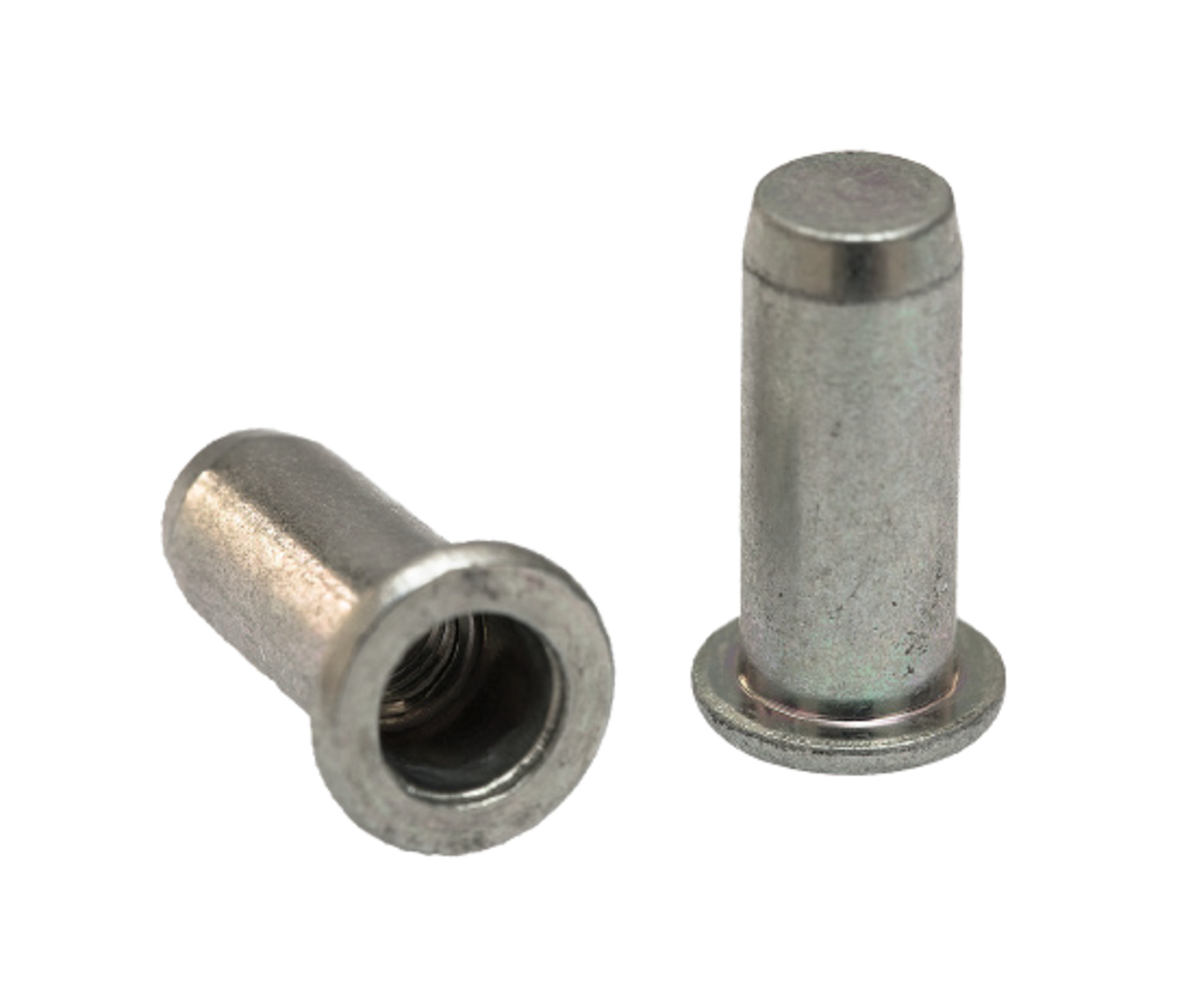

Tubtara® ST Zinktop M10 UPX 60 | 500 ST
Artikel-Nr.:
336 951 950
Spezifikationen

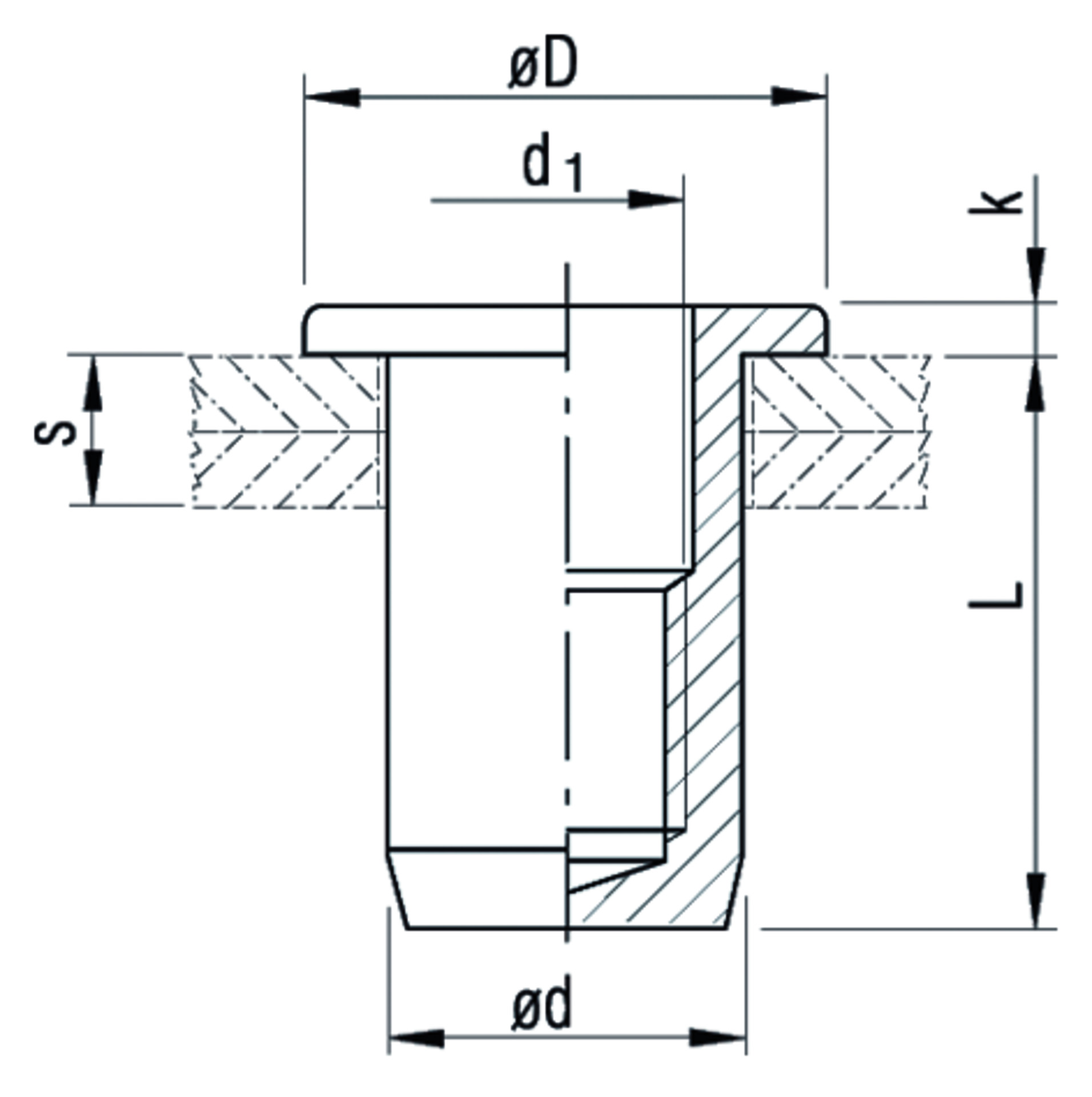

| Kopfform: | Flachkopf |
|---|---|
| Schaftform: | Rundschaft, geschlossen |
| Werkstoff: | Stahl, Zinktop 480h |
| Bezeichnung: | UPX60 |
| Gewinde d1 6H: | M 10 |
| Klemmlängenbereich s: | 3,5 - 6 mm |
| Bohrloch ø: | 12,5 mm |
| Kopfhöhe k: | 2,25 mm |
| Kopf-Ø D: | 18,5 mm |
| Schaftlänge L: | 31,5 mm |
| Schaft-ø d: | 12,4 mm |
| Toleranz für Bohrloch Ø: | +0,1 |
| Toleranz für Schaftlänge L: | ±0,35 |
| Toleranz für Kopfhöhe k: | ±0,15 |
| Toleranz für Kopf-Ø D: | ±0,35 |
| Toleranz für Schaft-Ø d: | -0,02 -0,15 |
| Verpackungseinheit: | 500 ST |
