Tubtara® Blindnietmutter Flachkopf Rundschaft mit optimierter Rändelung geschlossen Edelstahl A2

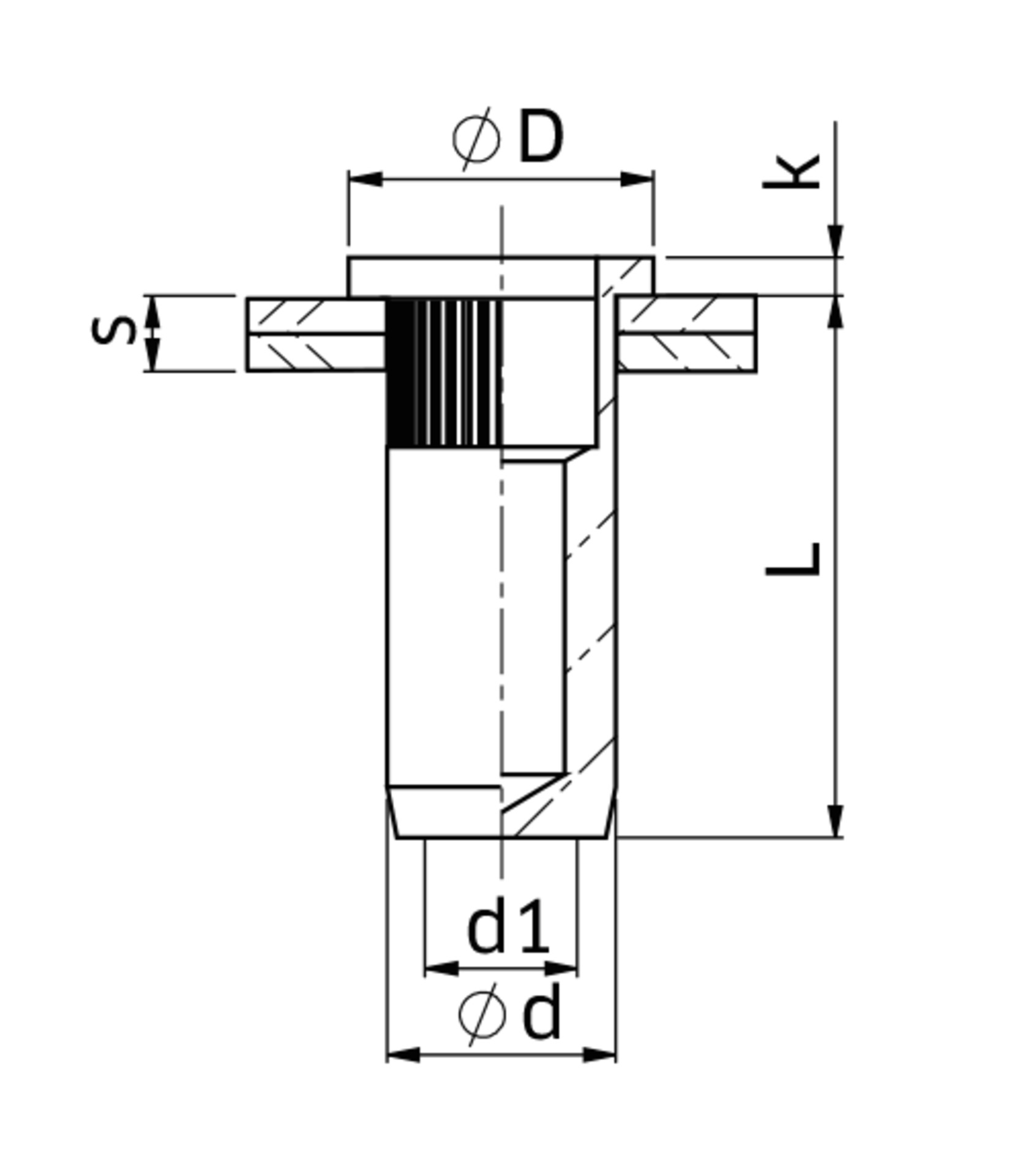

Spezifikationen

Kopfform: Flachkopf
Schaftform: Rundschaft mit optimierter Rändelung, geschlossen
Werkstoff: Edelstahl A2 1.4567
Gewinde d1 6H
Bohrloch ø
Schaft-ø d
Kopf-Ø D
Kopfhöhe k
Schaftlänge L
Zeigt 3 von 3 Artikel
Titel/Artikelnummer Verpackungseinheit
Tubtara® 304Cu M5 UPX 30 KN
Artikelnr.: 334825000
2500 ST
Werkstoff: Edelstahl A2 1.4567
Schaftlänge L: 17,5 mm
Gewinde d1 6H: M 5
Klemmlängenbereich s: 0,5 - 3 mm
Toleranz für Kopfhöhe k: ±0,15
Bezeichnung: UPX30 KN
Toleranz für Kopf-Ø D: ±0,35
Schaftform: Rundschaft mit optimierter Rändelung, geschlossen
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Kopfform: Flachkopf
Toleranz für Schaft-Ø d: -0,02 -0,15
Bohrloch ø: 7 mm
Schaft-ø d: 7 mm
Kopfhöhe k: 1 mm
Kopf-Ø D: 10 mm
Tubtara® 304Cu M6 UPX 30 KN
Artikelnr.: 334826000
1500 ST
Werkstoff: Edelstahl A2 1.4567
Klemmlängenbereich s: 0,5 - 3 mm
Toleranz für Kopfhöhe k: ±0,15
Bezeichnung: UPX30 KN
Toleranz für Kopf-Ø D: ±0,35
Schaftform: Rundschaft mit optimierter Rändelung, geschlossen
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Kopfform: Flachkopf
Toleranz für Schaft-Ø d: -0,02 -0,15
Gewinde d1 6H: M 6
Kopfhöhe k: 1,5 mm
Bohrloch ø: 9 mm
Schaft-ø d: 9 mm
Kopf-Ø D: 12 mm
Schaftlänge L: 21,5 mm
Tubtara® 304Cu M8 UPX 30 KN
Artikelnr.: 334827000
1000 ST
Werkstoff: Edelstahl A2 1.4567
Klemmlängenbereich s: 0,5 - 3 mm
Toleranz für Kopfhöhe k: ±0,15
Bezeichnung: UPX30 KN
Toleranz für Kopf-Ø D: ±0,35
Schaftform: Rundschaft mit optimierter Rändelung, geschlossen
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Kopfform: Flachkopf
Toleranz für Schaft-Ø d: -0,02 -0,15
Kopfhöhe k: 1,5 mm
Schaft-ø d: 11 mm
Schaftlänge L: 23,5 mm
Kopf-Ø D: 16 mm
Gewinde d1 6H: M 8
Bohrloch ø: 11 mm
Zeigt 3 von 3 Artikel
Tubtara® 304Cu M5 UPX 30 KN Artikelnr.: 334825000 Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl A2 1.4567
Schaftlänge L: 17,5 mm
Gewinde d1 6H: M 5
Klemmlängenbereich s: 0,5 - 3 mm
Toleranz für Kopfhöhe k: ±0,15
Bezeichnung: UPX30 KN
Toleranz für Kopf-Ø D: ±0,35
Schaftform: Rundschaft mit optimierter Rändelung, geschlossen
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Kopfform: Flachkopf
Toleranz für Schaft-Ø d: -0,02 -0,15
Bohrloch ø: 7 mm
Schaft-ø d: 7 mm
Kopfhöhe k: 1 mm
Kopf-Ø D: 10 mm

Tubtara® 304Cu M6 UPX 30 KN Artikelnr.: 334826000 Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl A2 1.4567
Klemmlängenbereich s: 0,5 - 3 mm
Toleranz für Kopfhöhe k: ±0,15
Bezeichnung: UPX30 KN
Toleranz für Kopf-Ø D: ±0,35
Schaftform: Rundschaft mit optimierter Rändelung, geschlossen
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Kopfform: Flachkopf
Toleranz für Schaft-Ø d: -0,02 -0,15
Gewinde d1 6H: M 6
Kopfhöhe k: 1,5 mm
Bohrloch ø: 9 mm
Schaft-ø d: 9 mm
Kopf-Ø D: 12 mm
Schaftlänge L: 21,5 mm

Tubtara® 304Cu M8 UPX 30 KN Artikelnr.: 334827000 Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl A2 1.4567
Klemmlängenbereich s: 0,5 - 3 mm
Toleranz für Kopfhöhe k: ±0,15
Bezeichnung: UPX30 KN
Toleranz für Kopf-Ø D: ±0,35
Schaftform: Rundschaft mit optimierter Rändelung, geschlossen
Toleranz für Schaftlänge L: ±0,35
Toleranz für Bohrloch Ø: +0,1
Kopfform: Flachkopf
Toleranz für Schaft-Ø d: -0,02 -0,15
Kopfhöhe k: 1,5 mm
Schaft-ø d: 11 mm
Schaftlänge L: 23,5 mm
Kopf-Ø D: 16 mm
Gewinde d1 6H: M 8
Bohrloch ø: 11 mm
