Werkstoffaufbau:	Edelstahl A4 1.4578
Kopfform:	Flachkopf
Schaftform:	Rundschaft, geschlossen

Titel/Artikelnummer	Verpackungseinheit
Tubtara® 316Cu M4 DPX 15 Artikelnr.: 334048000	1500 ST

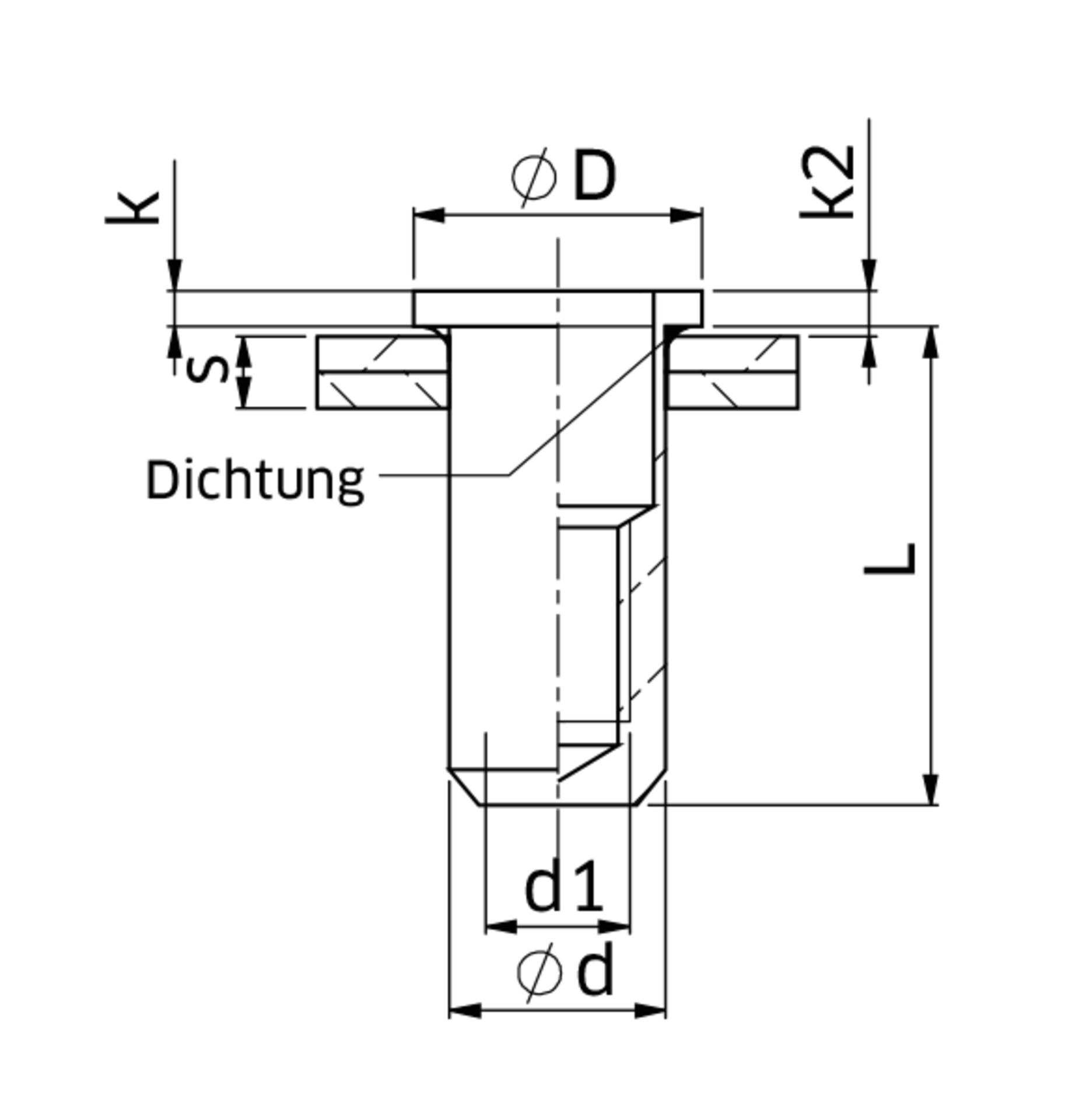

Schaftlänge L: 15 mm Werkstoffaufbau: Edelstahl A4 1.4578 Gewinde d1 6H: M 4 Schaft-ø d: 6 mm Klemmlängenbereich s: 0,5 - 1,5 mm Bohrloch ø: 6 mm Toleranz für Kopfhöhe k: ±0,15 Schaftform: Rundschaft, geschlossen Toleranz für Kopf-Ø D: ±0,35 Toleranz für Schaftlänge L: ±0,35 Toleranz für Bohrloch Ø: +0,1 Kopfform: Flachkopf Kopf-Ø D: 9 mm Kopfhöhe k2: 1,3 mm Toleranz für Schaft-Ø d: -0,02 -0,15 Bezeichnung: DPX15 Kopfhöhe k: 1 mm
Tubtara® 316Cu M5 DPX 25 Artikelnr.: 334049000	1500 ST
Werkstoffaufbau: Edelstahl A4 1.4578 Toleranz für Kopfhöhe k: ±0,15 Schaftform: Rundschaft, geschlossen Toleranz für Kopf-Ø D: ±0,35 Toleranz für Schaftlänge L: ±0,35 Toleranz für Bohrloch Ø: +0,1 Kopfform: Flachkopf Kopfhöhe k2: 1,3 mm Toleranz für Schaft-Ø d: -0,02 -0,15 Kopfhöhe k: 1 mm Schaftlänge L: 17,5 mm Gewinde d1 6H: M 5 Bezeichnung: DPX25 Klemmlängenbereich s: 0,5 - 2,5 mm Bohrloch ø: 7 mm Schaft-ø d: 7 mm Kopf-Ø D: 10 mm
Tubtara® 316Cu M5 DPX 45 Artikelnr.: 334050000	1500 ST
Werkstoffaufbau: Edelstahl A4 1.4578 Toleranz für Kopfhöhe k: ±0,15 Schaftform: Rundschaft, geschlossen Toleranz für Kopf-Ø D: ±0,35 Toleranz für Schaftlänge L: ±0,35 Toleranz für Bohrloch Ø: +0,1 Kopfform: Flachkopf Kopfhöhe k2: 1,3 mm Toleranz für Schaft-Ø d: -0,02 -0,15 Kopfhöhe k: 1 mm Gewinde d1 6H: M 5 Bohrloch ø: 7 mm Schaft-ø d: 7 mm Kopf-Ø D: 10 mm Schaftlänge L: 19,5 mm Klemmlängenbereich s: 2,5 - 4,5 mm Bezeichnung: DPX45
Tubtara® 316Cu M6 DPX 25 Artikelnr.: 334051000	750 ST
Werkstoffaufbau: Edelstahl A4 1.4578 Toleranz für Kopfhöhe k: ±0,15 Schaftform: Rundschaft, geschlossen Toleranz für Kopf-Ø D: ±0,35 Toleranz für Schaftlänge L: ±0,35 Toleranz für Bohrloch Ø: +0,1 Kopfform: Flachkopf Toleranz für Schaft-Ø d: -0,02 -0,15 Bezeichnung: DPX25 Klemmlängenbereich s: 0,5 - 2,5 mm Gewinde d1 6H: M 6 Kopfhöhe k: 1,5 mm Bohrloch ø: 9 mm Kopfhöhe k2: 1,9 mm Schaft-ø d: 9 mm Kopf-Ø D: 12 mm Schaftlänge L: 21,5 mm
Tubtara® 316Cu M8 DPX 25 Artikelnr.: 334052000	1000 ST
Werkstoffaufbau: Edelstahl A4 1.4578 Toleranz für Kopfhöhe k: ±0,15 Schaftform: Rundschaft, geschlossen Toleranz für Kopf-Ø D: ±0,35 Toleranz für Schaftlänge L: ±0,35 Toleranz für Bohrloch Ø: +0,1 Kopfform: Flachkopf Toleranz für Schaft-Ø d: -0,02 -0,15 Bezeichnung: DPX25 Klemmlängenbereich s: 0,5 - 2,5 mm Kopfhöhe k: 1,5 mm Kopf-Ø D: 15 mm Kopfhöhe k2: 2 mm Schaft-ø d: 11 mm Schaftlänge L: 23,5 mm Gewinde d1 6H: M 8 Bohrloch ø: 11 mm

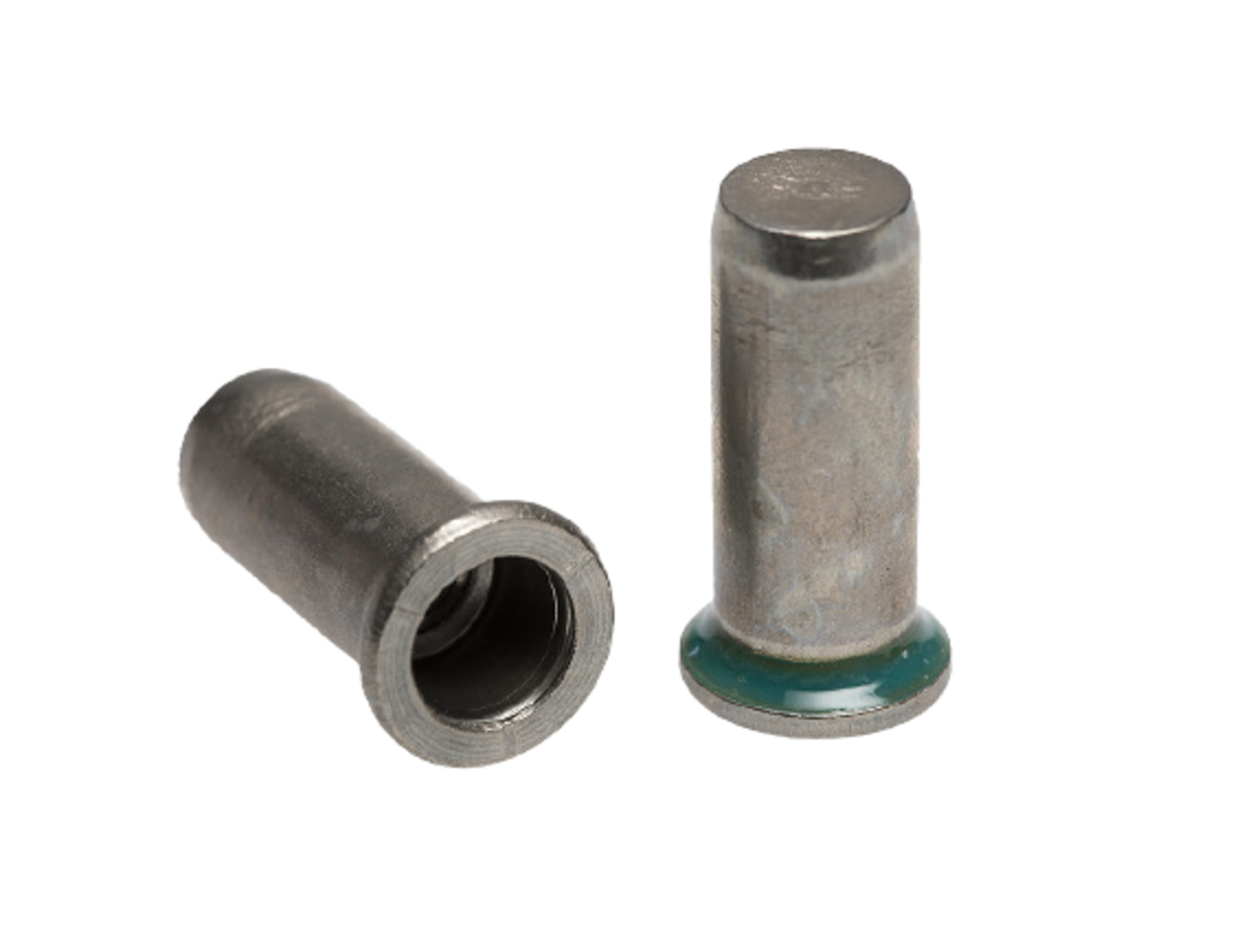

Tubtara® Blindnietmutter Flachkopf mit Dichtung Rundschaft geschlossen Edelstahl A4

Spezifikationen
