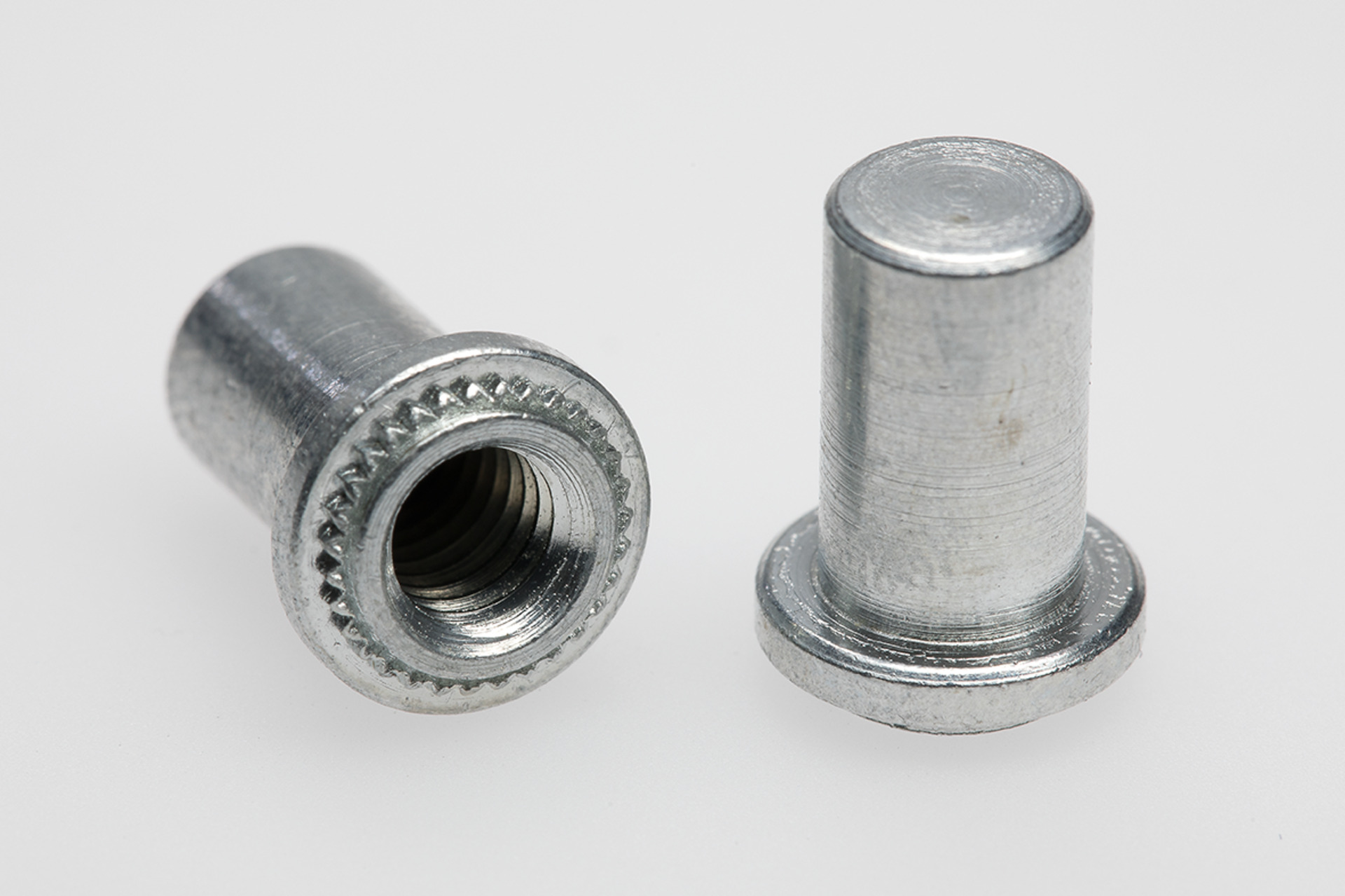

CAPTIVE® Einpressmutter Niro CFBS M6-1 | 1000 ST
Artikel-Nr.:
358 941 000

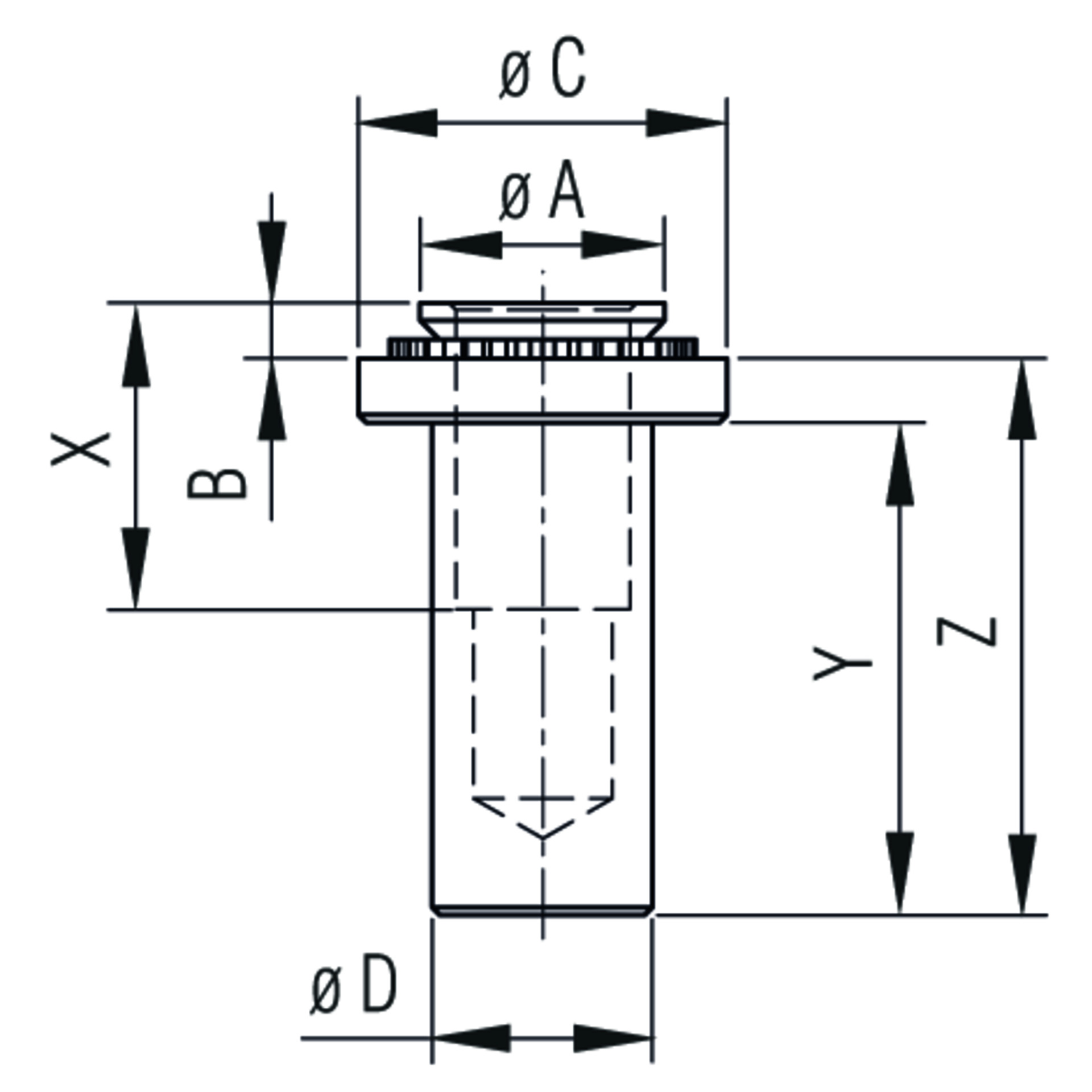

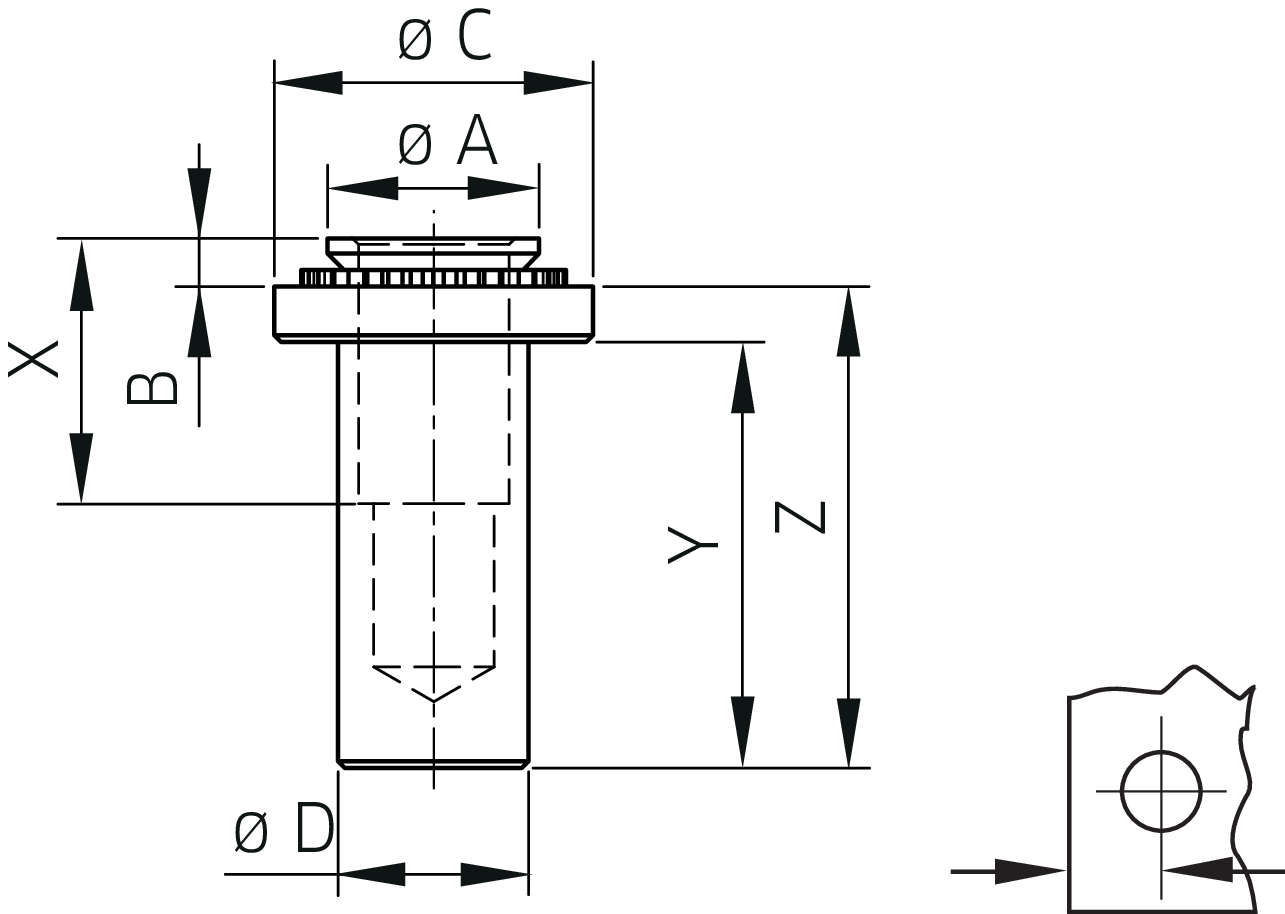

Spezifikationen
| Abstand Lochmitte min: | 8,6 mm |
|---|---|
| Bezeichnung_: | CFBSM6-1 |
| Gewinde: | M6 |
| Maß C: | 11,1 mm |
| X max: | 7,8 mm |
| Y max: | 12,7 mm |
| Z ±0,25: | 14,3 mm |
| Materialstärke min: | 1,4 mm |
| A: | 8,72 mm |
| B: | 1,38 mm |
| Bohrloch ø: | 8,73 mm |
| C: | 11,1 mm |
| D: | 7,8 mm |
| Toleranz für A: | max |
| Toleranz für B: | max |
| Toleranz für Bohrloch Ø: | +0,08 -0,00 |
| Toleranz für C: | ±0,13 |
| Toleranz für D: | max. |
| Toleranz für Maß C: | ±0,25 |
| Werkstoff: | Edelstahl passiviert |
| Verpackungseinheit: | 1000 ST |
