Titel/Artikelnummer	Verpackungseinheit
CAPTIVE® Einpressbuchse Stahl CFB M3-1 Artikelnr.: 358710000	1000 ST
D: 3,84 mm Z ±0,25: 9,6 mm Bezeichnung_: CFBM3-1 X max: 5,3 mm Gewinde: M3 Materialstärke min: 1,0 mm Bohrloch ø: 4,25 mm Toleranz für C: ±0,13 C: 6,35 mm Y max: 8,5 mm Abstand Lochmitte min: 4,8 mm Toleranz für B: max B: 0,97 mm Toleranz für D: max. A: 4,2 mm Toleranz für Bohrloch Ø: +0,08 -0,00 Toleranz für A: max Werkstoff: Stahl, verzinkt
CAPTIVE® Einpressbuchse Stahl CFB M3-2 Artikelnr.: 358712000	1000 ST
D: 3,84 mm Z ±0,25: 9,6 mm X max: 5,3 mm Gewinde: M3 Bohrloch ø: 4,25 mm Toleranz für C: ±0,13 C: 6,35 mm Y max: 8,5 mm Abstand Lochmitte min: 4,8 mm Toleranz für B: max Toleranz für D: max. A: 4,2 mm Toleranz für Bohrloch Ø: +0,08 -0,00 Toleranz für A: max Werkstoff: Stahl, verzinkt Bezeichnung_: CFBM3-2 Materialstärke min: 1,4 mm B: 1,38 mm
CAPTIVE® Einpressbuchse Stahl CFB M4-1 Artikelnr.: 358713000	1000 ST
Materialstärke min: 1,0 mm Toleranz für C: ±0,13 Toleranz für B: max B: 0,97 mm Toleranz für D: max. Toleranz für Bohrloch Ø: +0,08 -0,00 Toleranz für A: max Werkstoff: Stahl, verzinkt Y max: 9,8 mm X max: 7,1 mm D: 5,2 mm Abstand Lochmitte min: 6,9 mm Bezeichnung_: CFBM4-1 C: 7,95 mm Gewinde: M4 Bohrloch ø: 5,41 mm Z ±0,25: 11,2 mm A: 5,38 mm
CAPTIVE® Einpressbuchse Stahl CFB M6-1 Artikelnr.: 358714000	1000 ST
Toleranz für C: ±0,13 Toleranz für B: max Toleranz für D: max. Toleranz für Bohrloch Ø: +0,08 -0,00 Toleranz für A: max Werkstoff: Stahl, verzinkt Materialstärke min: 1,4 mm B: 1,38 mm Y max: 12,7 mm Abstand Lochmitte min: 8,6 mm D: 7,8 mm Gewinde: M6 Z ±0,25: 14,3 mm Bezeichnung_: CFBM6-1 X max: 7,8 mm Bohrloch ø: 8,73 mm C: 11,1 mm A: 8,72 mm
CAPTIVE® Einpressbuchse Stahl CFB M6-2 Artikelnr.: 358715000	1000 ST
Toleranz für C: ±0,13 Toleranz für B: max Toleranz für D: max. Toleranz für Bohrloch Ø: +0,08 -0,00 Toleranz für A: max Werkstoff: Stahl, verzinkt Y max: 12,7 mm Abstand Lochmitte min: 8,6 mm D: 7,8 mm Gewinde: M6 Z ±0,25: 14,3 mm X max: 7,8 mm Bohrloch ø: 8,73 mm C: 11,1 mm A: 8,72 mm Bezeichnung_: CFBM6-2 B: 2,21 mm Materialstärke min: 2,3 mm

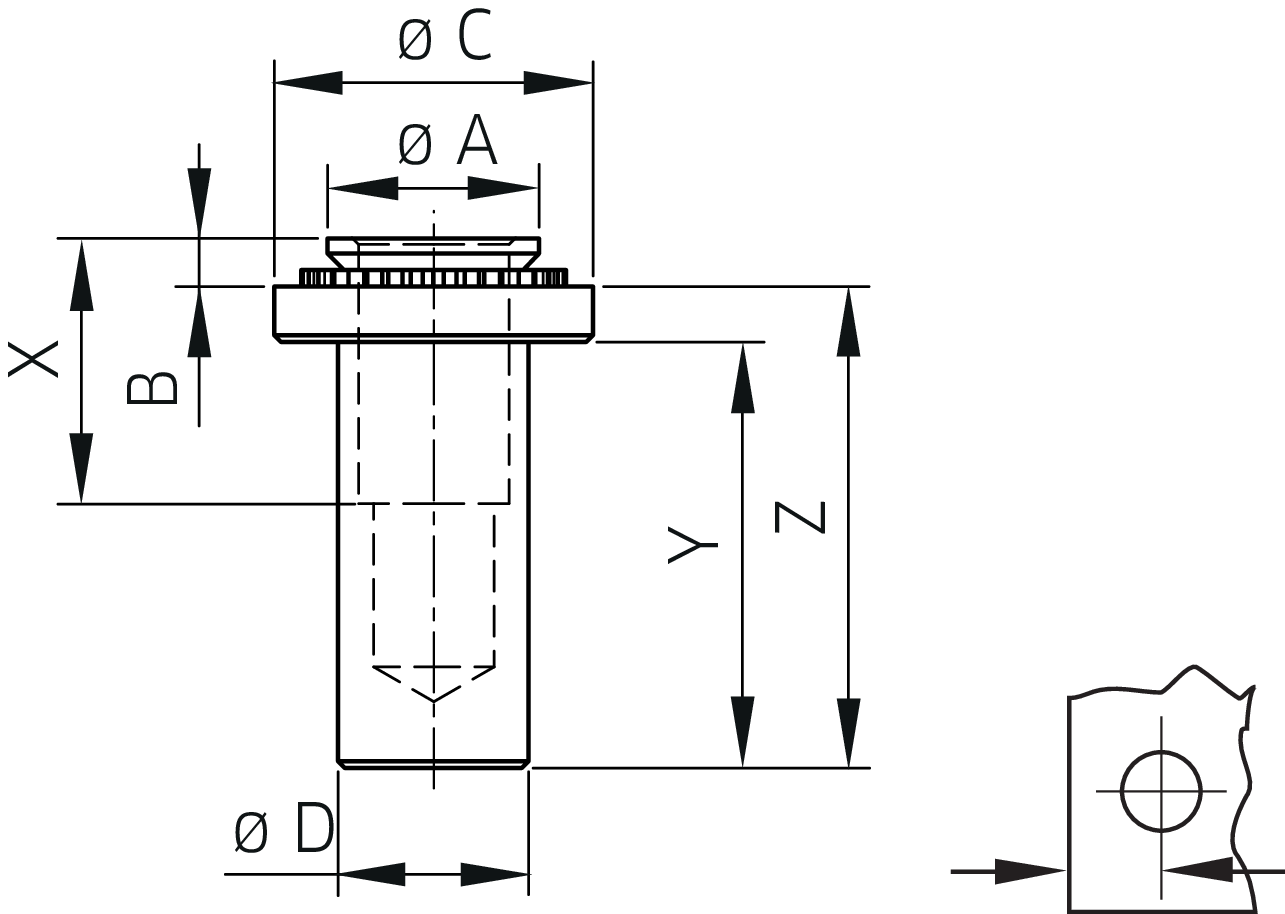

Captive® Einpressmutter geschlossen für Metall St (Serie CFB)

Spezifikationen
