Captive® Einpressmutter für Metall nicht sichernd A2 (Serie CFEX, CFEOX)

3 Artikel anzeigen x Filter zurücksetzen

Spezifikationen

Werkstoff:	Edelstahl passiviert

Zeigt 3 von 3 Artikel

Titel/Artikelnummer	Verpackungseinheit
CAPTIVE® Einpressmutter CFEOX M3 Artikelnr.: 358633000	1000 ST

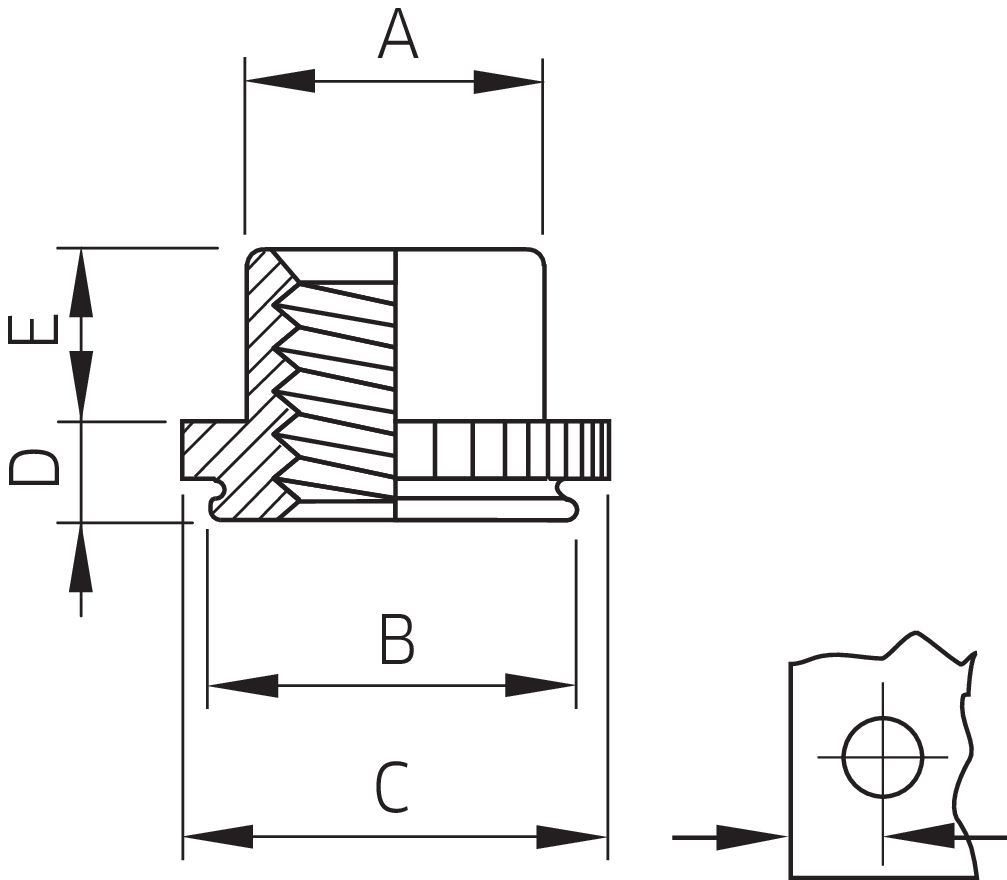

E: 1,9 mm Gewinde: M3 Werkstoff: Edelstahl passiviert Toleranz für C: ±0,13 Bezeichnung_: CFEOXM3 Toleranz für B: max Bohrloch ø: 4,39 mm A: 3,96 mm Toleranz für E: ±0,4 B: 4,37 mm Toleranz für D: max. Toleranz für Bohrloch Ø: +0,08 -0,00 Materialstärke min: 0,99 mm Toleranz für A: max C: 4,88 mm Abstand Lochmitte min: 3,6 mm D: 1,02 mm
CAPTIVE® Einpressmutter CFEX M5 Artikelnr.: 358637000	1000 ST
Werkstoff: Edelstahl passiviert Toleranz für C: ±0,13 Toleranz für B: max Toleranz für E: ±0,4 Toleranz für D: max. Toleranz für Bohrloch Ø: +0,08 -0,00 Toleranz für A: max E: 3,05 mm A: 6,48 mm Bohrloch ø: 7,39 mm Bezeichnung_: CFEXM5 C: 8,17 mm B: 7,37 mm Abstand Lochmitte min: 5,2 mm Materialstärke min: 1,50 mm Gewinde: M5 D: 1,53 mm
CAPTIVE® Einpressmutter CFEX M6 Artikelnr.: 358638000	5000 ST
Werkstoff: Edelstahl passiviert Toleranz für C: ±0,13 Toleranz für B: max Toleranz für E: ±0,4 Toleranz für D: max. Toleranz für Bohrloch Ø: +0,08 -0,00 Toleranz für A: max D: 1,53 mm Gewinde: M6 A: 7,72 mm B: 8,72 mm Bezeichnung_: CFEXM6 C: 9,74 mm Bohrloch ø: 8,74 mm Materialdicke: 1,53 mm E: 3,3 mm Abstand Lochmitte min: 7,1 mm

Zeigt 3 von 3 Artikel

CAPTIVE® Einpressmutter CFEOX M3 Artikelnr.: 358633000 Spezifkiationen ausblendeneinblenden

E: 1,9 mm

Gewinde: M3

Werkstoff: Edelstahl passiviert

Toleranz für C: ±0,13

Bezeichnung_: CFEOXM3

Toleranz für B: max

Bohrloch ø: 4,39 mm

A: 3,96 mm

Toleranz für E: ±0,4

B: 4,37 mm

Toleranz für D: max.

Toleranz für Bohrloch Ø: +0,08 -0,00

Materialstärke min: 0,99 mm

Toleranz für A: max

C: 4,88 mm

Abstand Lochmitte min: 3,6 mm

D: 1,02 mm

Details

CAPTIVE® Einpressmutter CFEX M5 Artikelnr.: 358637000 Spezifkiationen ausblendeneinblenden

Werkstoff: Edelstahl passiviert

Toleranz für C: ±0,13

Toleranz für B: max

Toleranz für E: ±0,4

Toleranz für D: max.

Toleranz für Bohrloch Ø: +0,08 -0,00

Toleranz für A: max

E: 3,05 mm

A: 6,48 mm

Bohrloch ø: 7,39 mm

Bezeichnung_: CFEXM5

C: 8,17 mm

B: 7,37 mm

Abstand Lochmitte min: 5,2 mm

Materialstärke min: 1,50 mm

Gewinde: M5

D: 1,53 mm

Details

CAPTIVE® Einpressmutter CFEX M6 Artikelnr.: 358638000 Spezifkiationen ausblendeneinblenden

Werkstoff: Edelstahl passiviert

Toleranz für C: ±0,13

Toleranz für B: max

Toleranz für E: ±0,4

Toleranz für D: max.

Toleranz für Bohrloch Ø: +0,08 -0,00

Toleranz für A: max

D: 1,53 mm

Gewinde: M6

A: 7,72 mm

B: 8,72 mm

Bezeichnung_: CFEXM6

C: 9,74 mm

Bohrloch ø: 8,74 mm

Materialdicke: 1,53 mm

E: 3,3 mm

Abstand Lochmitte min: 7,1 mm

Details
