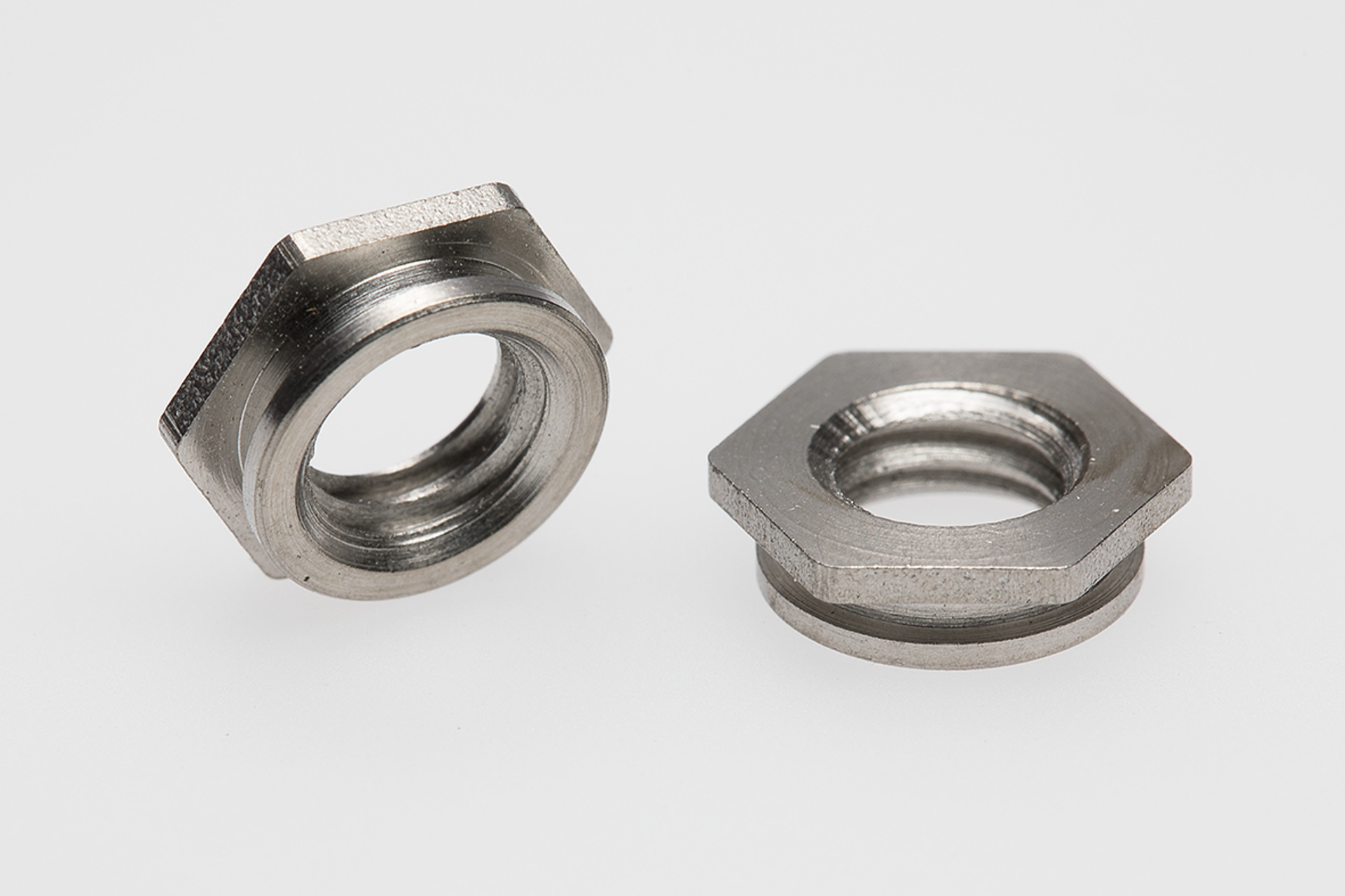

Captive® Einpressmutter für Metall für oberflächenbündige Montage A2 (Serie CFL)
Spezifikationen
| Werkstoff: | Edelstahl passiviert |
|---|
Zeigt 8 von 8 Artikel
| Titel/Artikelnummer | Verpackungseinheit |
|---|---|
|
CAPTIVE® Einpressmutter CFL M2,5-1
Artikelnr.: 358502000 |
1000 ST |
|
Bohrloch ø: 4,37 mm
Werkstoff: Edelstahl passiviert
Abstand Lochmitte min: 6 mm
SW nom: 4,8 mm

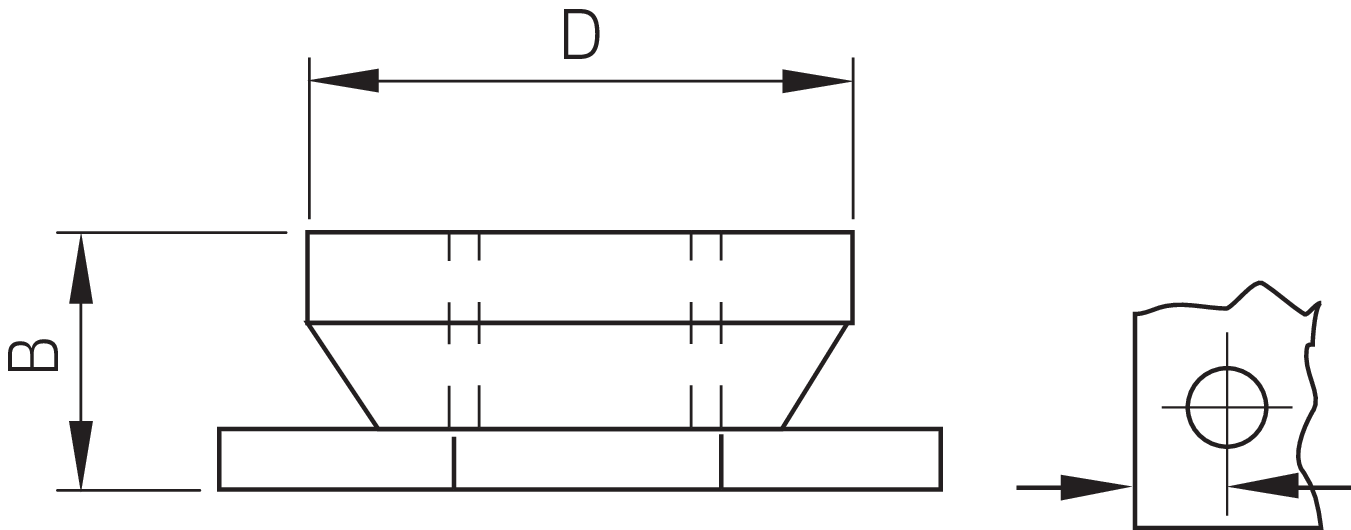

Toleranz für B: max
Bezeichnung_: CFLM2,5-1
Materialstärke min: 1,53 mm
B: 1,53 mm
Toleranz für D: max.
D: 4,35 mm
Toleranz für Bohrloch Ø: +0,08 -0,00
Gewinde: M2,5
|
|
|
CAPTIVE® Einpressmutter CFL M2,5-2
Artikelnr.: 358503000 |
1000 ST |
|
Bohrloch ø: 4,37 mm
Werkstoff: Edelstahl passiviert
Abstand Lochmitte min: 6 mm
SW nom: 4,8 mm
Toleranz für B: max
Toleranz für D: max.
D: 4,35 mm
Toleranz für Bohrloch Ø: +0,08 -0,00
Gewinde: M2,5
Bezeichnung_: CFLM2,5-2
Materialstärke min: 2,3 mm
B: 2,3 mm
|
|
|
CAPTIVE® Einpressmutter CFL M3-1
Artikelnr.: 358506000 |
1000 ST |
|
Bohrloch ø: 4,37 mm
Werkstoff: Edelstahl passiviert
Abstand Lochmitte min: 6 mm
SW nom: 4,8 mm
Toleranz für B: max
Materialstärke min: 1,53 mm
B: 1,53 mm
Toleranz für D: max.
D: 4,35 mm
Toleranz für Bohrloch Ø: +0,08 -0,00
Bezeichnung_: CFLM3-1
Gewinde: M3
|
|
|
CAPTIVE® Einpressmutter CFL M4-1
Artikelnr.: 358511000 |
1000 ST |
|
Werkstoff: Edelstahl passiviert
Toleranz für B: max
Materialstärke min: 1,53 mm
B: 1,53 mm
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Bohrloch ø: 7,37 mm
Abstand Lochmitte min: 7,2 mm
SW nom: 7,9 mm
D: 7,35 mm
Bezeichnung_: CFLM4-1
Gewinde: M4
|
|
|
CAPTIVE® Einpressmutter CFL M5-1
Artikelnr.: 358516000 |
1000 ST |
|
Werkstoff: Edelstahl passiviert
Toleranz für B: max
Materialstärke min: 1,53 mm
B: 1,53 mm
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Bezeichnung_: CFLM5-1
Abstand Lochmitte min: 8 mm
SW nom: 8,7 mm
D: 7,9 mm
Gewinde: M5
Bohrloch ø: 7,92 mm
|
|
|
CAPTIVE® Einpressmutter CFL M5-2
Artikelnr.: 358517000 |
1000 ST |
|
Werkstoff: Edelstahl passiviert
Toleranz für B: max
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Materialstärke min: 2,3 mm
B: 2,3 mm
Abstand Lochmitte min: 8 mm
SW nom: 8,7 mm
D: 7,9 mm
Gewinde: M5
Bohrloch ø: 7,92 mm
Bezeichnung_: CFLM5-2
|
|
|
CAPTIVE® Einpressmutter CFL M6-3
Artikelnr.: 358518000 |
1000 ST |
|
Werkstoff: Edelstahl passiviert
Toleranz für B: max
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Bezeichnung_: CFLM6-3
Gewinde: M6
SW nom: 9,5 mm
Abstand Lochmitte min: 8,8 mm
D: 8,72 mm
Bohrloch ø: 8,74 mm
B: 3,05 mm
Materialstärke min: 3,18 mm
|
|
|
CAPTIVE® Einpressmutter CFL M6-4
Artikelnr.: 358519000 |
1000 ST |
|
Werkstoff: Edelstahl passiviert
Toleranz für B: max
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Gewinde: M6
SW nom: 9,5 mm
Abstand Lochmitte min: 8,8 mm
D: 8,72 mm
Bohrloch ø: 8,74 mm
Bezeichnung_: CFLM6-4
B: 3,84 mm
Materialdicke: 3,96 mm
|
Zeigt 8 von 8 Artikel
CAPTIVE® Einpressmutter CFL M2,5-1
Artikelnr.: 358502000
Spezifkiationen ausblendeneinblenden
Bohrloch ø: 4,37 mm
Werkstoff: Edelstahl passiviert
Abstand Lochmitte min: 6 mm
SW nom: 4,8 mm
Toleranz für B: max
Bezeichnung_: CFLM2,5-1
Materialstärke min: 1,53 mm
B: 1,53 mm
Toleranz für D: max.
D: 4,35 mm
Toleranz für Bohrloch Ø: +0,08 -0,00
Gewinde: M2,5
CAPTIVE® Einpressmutter CFL M2,5-2
Artikelnr.: 358503000
Spezifkiationen ausblendeneinblenden
Bohrloch ø: 4,37 mm
Werkstoff: Edelstahl passiviert
Abstand Lochmitte min: 6 mm
SW nom: 4,8 mm
Toleranz für B: max
Toleranz für D: max.
D: 4,35 mm
Toleranz für Bohrloch Ø: +0,08 -0,00
Gewinde: M2,5
Bezeichnung_: CFLM2,5-2
Materialstärke min: 2,3 mm
B: 2,3 mm
CAPTIVE® Einpressmutter CFL M3-1
Artikelnr.: 358506000
Spezifkiationen ausblendeneinblenden
Bohrloch ø: 4,37 mm
Werkstoff: Edelstahl passiviert
Abstand Lochmitte min: 6 mm
SW nom: 4,8 mm
Toleranz für B: max
Materialstärke min: 1,53 mm
B: 1,53 mm
Toleranz für D: max.
D: 4,35 mm
Toleranz für Bohrloch Ø: +0,08 -0,00
Bezeichnung_: CFLM3-1
Gewinde: M3
CAPTIVE® Einpressmutter CFL M4-1
Artikelnr.: 358511000
Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl passiviert
Toleranz für B: max
Materialstärke min: 1,53 mm
B: 1,53 mm
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Bohrloch ø: 7,37 mm
Abstand Lochmitte min: 7,2 mm
SW nom: 7,9 mm
D: 7,35 mm
Bezeichnung_: CFLM4-1
Gewinde: M4
CAPTIVE® Einpressmutter CFL M5-1
Artikelnr.: 358516000
Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl passiviert
Toleranz für B: max
Materialstärke min: 1,53 mm
B: 1,53 mm
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Bezeichnung_: CFLM5-1
Abstand Lochmitte min: 8 mm
SW nom: 8,7 mm
D: 7,9 mm
Gewinde: M5
Bohrloch ø: 7,92 mm
CAPTIVE® Einpressmutter CFL M5-2
Artikelnr.: 358517000
Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl passiviert
Toleranz für B: max
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Materialstärke min: 2,3 mm
B: 2,3 mm
Abstand Lochmitte min: 8 mm
SW nom: 8,7 mm
D: 7,9 mm
Gewinde: M5
Bohrloch ø: 7,92 mm
Bezeichnung_: CFLM5-2
CAPTIVE® Einpressmutter CFL M6-3
Artikelnr.: 358518000
Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl passiviert
Toleranz für B: max
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Bezeichnung_: CFLM6-3
Gewinde: M6
SW nom: 9,5 mm
Abstand Lochmitte min: 8,8 mm
D: 8,72 mm
Bohrloch ø: 8,74 mm
B: 3,05 mm
Materialstärke min: 3,18 mm
CAPTIVE® Einpressmutter CFL M6-4
Artikelnr.: 358519000
Spezifkiationen ausblendeneinblenden
Werkstoff: Edelstahl passiviert
Toleranz für B: max
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Gewinde: M6
SW nom: 9,5 mm
Abstand Lochmitte min: 8,8 mm
D: 8,72 mm
Bohrloch ø: 8,74 mm
Bezeichnung_: CFLM6-4
B: 3,84 mm
Materialdicke: 3,96 mm
