Captive® Einpressmutter für Metall Bew. St (Serie CFAS)
Spezifikationen
| Werkstoff: | Stahl, verzinkt |
|---|
Zeigt 6 von 6 Artikel
| Titel/Artikelnummer | Verpackungseinheit |
|---|---|
|
CAPTIVE® Bew. Einpressmutter CFAS M3-1
Artikelnr.: 358701000 |
1000 ST |
|
Bezeichnung_: CFASM3-1

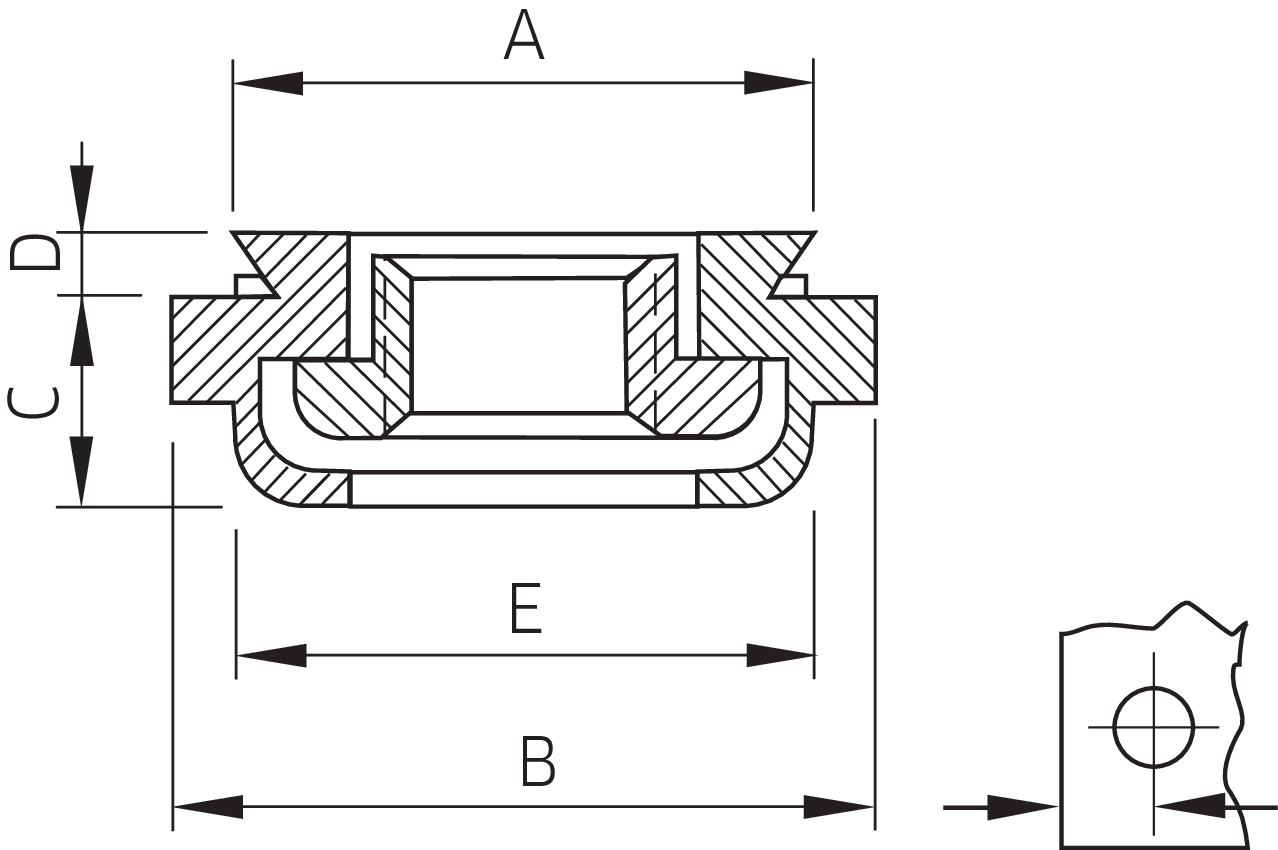

Toleranz für C: max.
E: 7,37 mm
Gewinde: M3
Materialstärke min: 0,97 mm
A: 7,35 mm
D: 0,97 mm
Bohrloch ø: 4,39 mm
Toleranz für E: +0,4-0,0
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Abstand Lochmitte min: 7,62 mm
Toleranz für B: ±0,38
Toleranz für A: max
Werkstoff: Stahl, verzinkt
B: 9,14 mm
C: 3,31 mm
|
|
|
CAPTIVE® Bew. Einpressmutter CFAS M3-2
Artikelnr.: 358702000 |
1000 ST |
|
Toleranz für C: max.
E: 7,37 mm
Gewinde: M3
A: 7,35 mm
Bohrloch ø: 4,39 mm
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Abstand Lochmitte min: 7,62 mm
Toleranz für B: ±0,38
Toleranz für A: max
Werkstoff: Stahl, verzinkt
B: 9,14 mm
C: 3,31 mm
Toleranz für E: max.
D: 1,38 mm
Materialstärke min: 1,38 mm
Bezeichnung_: CFASM3-2
|
|
|
CAPTIVE® Bew. Einpressmutter CFAS M4-1
Artikelnr.: 358703000 |
1000 ST |
|
Toleranz für C: max.
Materialstärke min: 0,97 mm
D: 0,97 mm
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Toleranz für B: ±0,38
Toleranz für A: max
Werkstoff: Stahl, verzinkt
C: 3,31 mm
Toleranz für E: max.
A: 9,33 mm
Bohrloch ø: 7,39 mm
Abstand Lochmitte min: 8,64 mm
Gewinde: M4
B: 11,18 mm
Bezeichnung_: CFASM4-1
E: 9,28 mm
|
|
|
CAPTIVE® Bew. Einpressmutter CFAS M4-2
Artikelnr.: 358704000 |
1000 ST |
|
Toleranz für C: max.
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Toleranz für B: ±0,38
Toleranz für A: max
Werkstoff: Stahl, verzinkt
C: 3,31 mm
Toleranz für E: max.
D: 1,38 mm
Materialstärke min: 1,38 mm
A: 9,33 mm
Bohrloch ø: 7,39 mm
Abstand Lochmitte min: 8,64 mm
Gewinde: M4
B: 11,18 mm
E: 9,28 mm
Bezeichnung_: CFASM4-2
|
|
|
CAPTIVE® Bew. Einpressmutter CFAS M5-1
Artikelnr.: 358706000 |
1000 ST |
|
Toleranz für C: max.
Materialstärke min: 0,97 mm
D: 0,97 mm
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Toleranz für B: ±0,38
Toleranz für A: max
Werkstoff: Stahl, verzinkt
Toleranz für E: max.
Bohrloch ø: 7,39 mm
E: 10,29 mm
Abstand Lochmitte min: 9,14 mm
Bezeichnung_: CFASM5-1
A: 10,29 mm
Gewinde: M5
B: 11,94 mm
C: 4,32 mm
|
|
|
CAPTIVE® Bew. Einpressmutter CFAS M6-2
Artikelnr.: 358707000 |
1000 ST |
|
Toleranz für C: max.
Toleranz für D: max.
Toleranz für Bohrloch Ø: +0,08 -0,00
Toleranz für B: ±0,38
Toleranz für A: max
Werkstoff: Stahl, verzinkt
Toleranz für E: max.
D: 1,38 mm
Materialstärke min: 1,38 mm
B: 15,24 mm
Gewinde: M6
Bezeichnung_: CFASM6-2
E: 12,96 mm
Bohrloch ø: 8,74 mm
C: 5,34 mm
Abstand Lochmitte min: 10,67 mm
A: 13,06 mm
|
