Captive® Einpressmutter für Metall Al (Serie CA)

Spezifikationen

Werkstoff:	Aluminium

Zeigt 2 von 2 Artikel

Titel/Artikelnummer	Verpackungseinheit
CAPTIVE® Einpressmutter Alu CA M5-2 Artikelnr.: 358729000	1000 ST

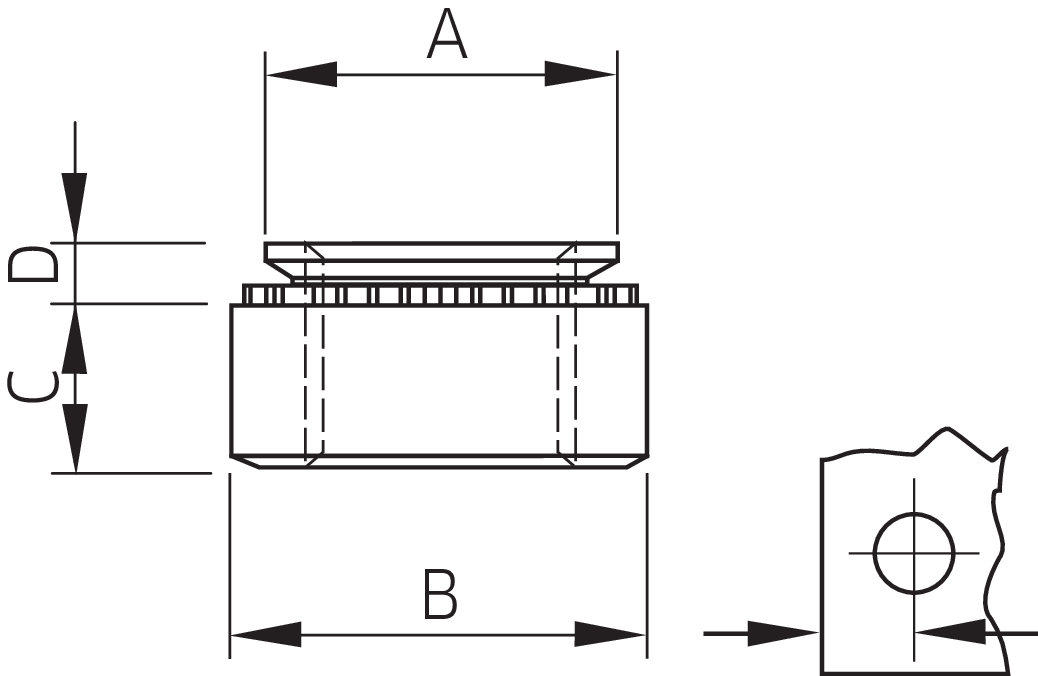

Maß C: 3,8 mm Bohrloch ø: 7,52 mm A: 7,49 mm Abstand Lochmitte min: 7,9 mm D: 1,38 mm Toleranz für B: ±0,25 Materialstärke min: 1,4 mm Toleranz für Maß C: ±0,25 Toleranz für D: max. Toleranz für Bohrloch Ø: +0,08 -0,00 Werkstoff: Aluminium B: 9,4 mm Bezeichnung_: CAM5-2 Gewinde: M5 Toleranz für A: max
CAPTIVE® Einpressmutter Alu CA M6-1 Artikelnr.: 358730000	1000 ST
D: 1,38 mm Toleranz für B: ±0,25 Materialstärke min: 1,4 mm Toleranz für Maß C: ±0,25 Toleranz für D: max. Toleranz für Bohrloch Ø: +0,08 -0,00 Werkstoff: Aluminium Toleranz für A: max Abstand Lochmitte min: 8,6 mm Gewinde: M6 Maß C: 4,08 mm Bezeichnung_: CAM6-1 Bohrloch ø: 8,75 mm A: 8,73 mm B: 11,18 mm

Zeigt 2 von 2 Artikel

Maß C: 3,8 mm

Bohrloch ø: 7,52 mm

A: 7,49 mm

Abstand Lochmitte min: 7,9 mm

D: 1,38 mm

Toleranz für B: ±0,25

Materialstärke min: 1,4 mm

Toleranz für Maß C: ±0,25

Toleranz für D: max.

Toleranz für Bohrloch Ø: +0,08 -0,00

Werkstoff: Aluminium

B: 9,4 mm

Bezeichnung_: CAM5-2

Gewinde: M5

Toleranz für A: max

D: 1,38 mm

Toleranz für B: ±0,25

Materialstärke min: 1,4 mm

Toleranz für Maß C: ±0,25

Toleranz für D: max.

Toleranz für Bohrloch Ø: +0,08 -0,00

Werkstoff: Aluminium

Toleranz für A: max

Abstand Lochmitte min: 8,6 mm

Gewinde: M6

Maß C: 4,08 mm

Bezeichnung_: CAM6-1

Bohrloch ø: 8,75 mm

A: 8,73 mm

B: 11,18 mm
