Titel/Artikelnummer	Verpackungseinheit
CAPTIVE® Gewindebolzen Stahl HCH M5-15 Artikelnr.: 358808000	1000 ST

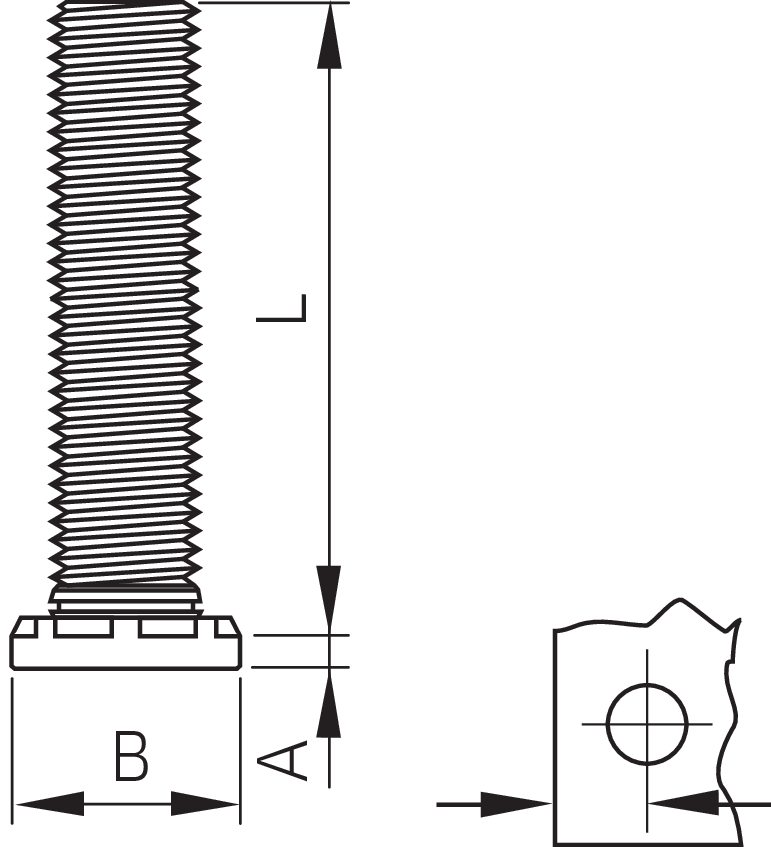

Länge L: 15 mm Toleranz für Länge L: ±0,4 B: 7,8 mm Toleranz für Bohrloch Ø: +0,13 -0,0 Werkstoff: Stahl verzinkt Toleranz für B: ±0,25 Bohrloch ø: 5 mm A: 1,14 mm Bohrung für Befestigungsteil max: 6,4 mm Bezeichnung_: HCHM5-15 Gewinde: M5 Toleranz für A: max Abstand Lochmitte min: 10,7 mm Materialstärke min: 1,3 mm
CAPTIVE® Gewindebolzen Stahl HCH M6-20 Artikelnr.: 358812000	1000 ST
Toleranz für Länge L: ±0,4 Toleranz für Bohrloch Ø: +0,13 -0,0 Werkstoff: Stahl verzinkt Toleranz für B: ±0,25 Toleranz für A: max Länge L: 20 mm Abstand Lochmitte min: 11,5 mm Gewinde: M6 Bohrloch ø: 6 mm Materialstärke min: 1,5 mm A: 1,27 mm Bohrung für Befestigungsteil max: 7,5 mm Bezeichnung_: HCHM6-20 B: 9,4 mm
CAPTIVE® Gewindebolzen Stahl HCH M8-20 Artikelnr.: 358817000	1000 ST
Toleranz für Länge L: ±0,4 Toleranz für Bohrloch Ø: +0,13 -0,0 Werkstoff: Stahl verzinkt Toleranz für B: ±0,25 Toleranz für A: max Länge L: 20 mm Bezeichnung_: HCHM8-20 Bohrung für Befestigungsteil max: 9,5 mm Gewinde: M8 Bohrloch ø: 8 mm B: 12,5 mm Abstand Lochmitte min: 12,7 mm Materialstärke min: 2 mm A: 1,78 mm
CAPTIVE® Gewindebolzen Stahl HCH M8-25 Artikelnr.: 358818000	1000 ST
Toleranz für Länge L: ±0,4 Toleranz für Bohrloch Ø: +0,13 -0,0 Werkstoff: Stahl verzinkt Toleranz für B: ±0,25 Toleranz für A: max Bohrung für Befestigungsteil max: 9,5 mm Gewinde: M8 Bohrloch ø: 8 mm B: 12,5 mm Abstand Lochmitte min: 12,7 mm Materialstärke min: 2 mm A: 1,78 mm Länge L: 25 mm Bezeichnung_: HCHM8-25
CAPTIVE® Gewindebolzen Stahl HCH M8-30 Artikelnr.: 358819000	1000 ST
Toleranz für Länge L: ±0,4 Toleranz für Bohrloch Ø: +0,13 -0,0 Werkstoff: Stahl verzinkt Toleranz für B: ±0,25 Toleranz für A: max Bohrung für Befestigungsteil max: 9,5 mm Gewinde: M8 Bohrloch ø: 8 mm B: 12,5 mm Abstand Lochmitte min: 12,7 mm Materialstärke min: 2 mm A: 1,78 mm Bezeichnung_: HCHM8-30 Länge L: 30 mm
CAPTIVE® Gewindebolzen Stahl HCH M8-35 Artikelnr.: 358820000	1000 ST
Toleranz für Länge L: ±0,4 Toleranz für Bohrloch Ø: +0,13 -0,0 Werkstoff: Stahl verzinkt Toleranz für B: ±0,25 Toleranz für A: max Bohrung für Befestigungsteil max: 9,5 mm Gewinde: M8 Bohrloch ø: 8 mm B: 12,5 mm Abstand Lochmitte min: 12,7 mm Materialstärke min: 2 mm A: 1,78 mm Länge L: 35 mm Bezeichnung_: HCHM8-35

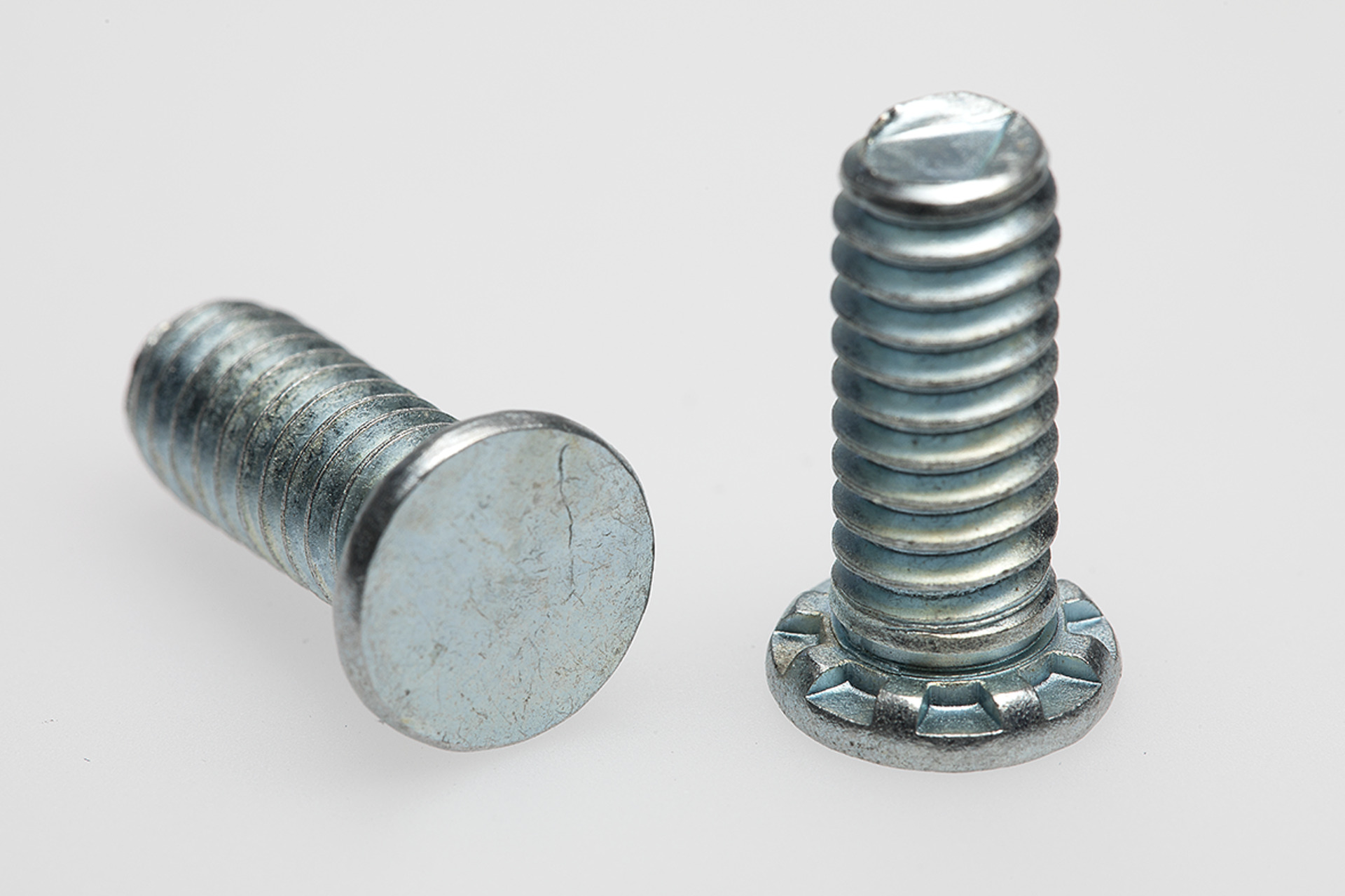

Captive® Einpress-Gewindebolzen für Metall St (Serie HCH)

Spezifikationen
