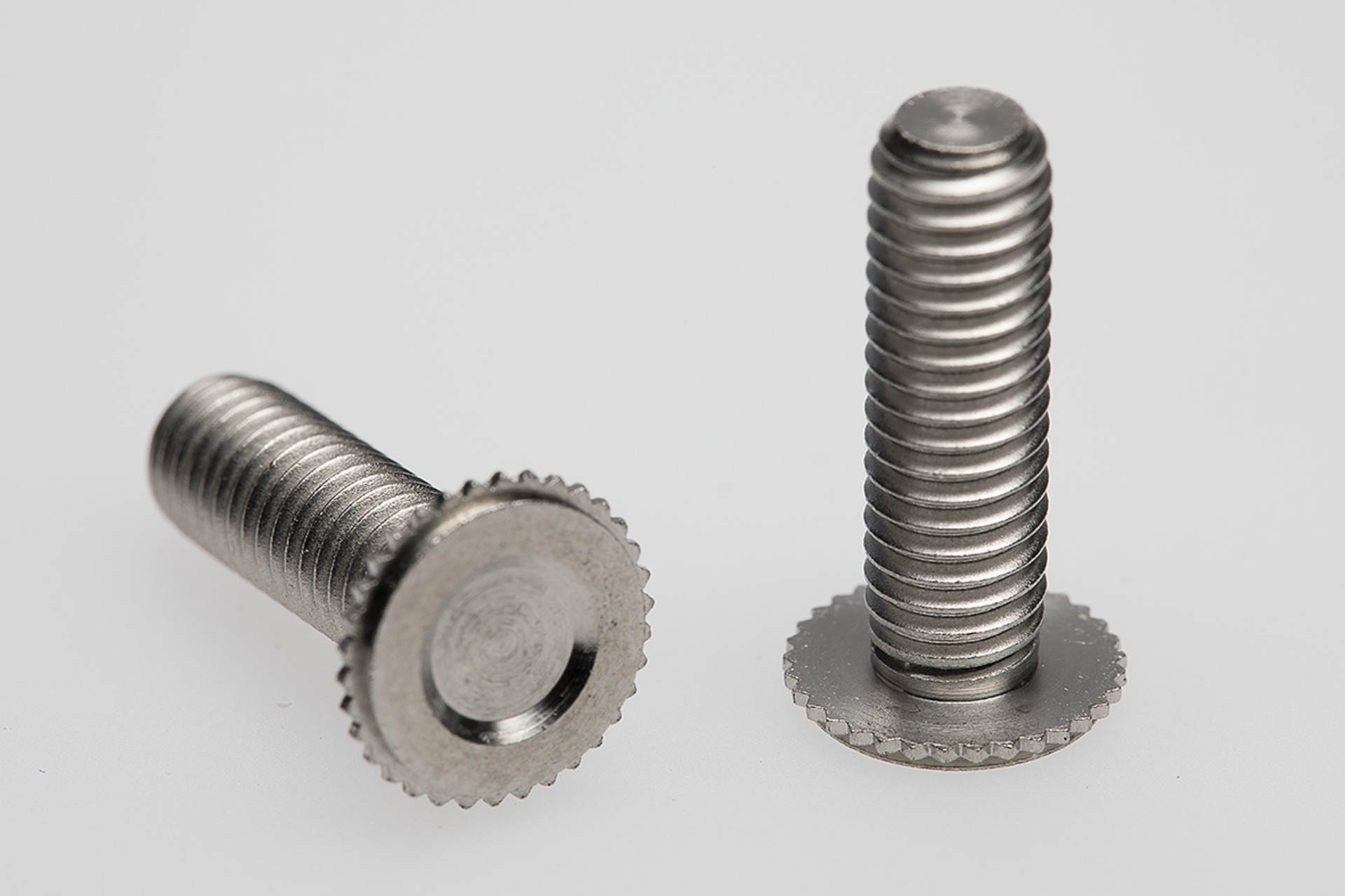

Captive® Einpress-Gewindebolzen für Metall Al (Serie CFA)
Spezifikationen
| Werkstoff: | Aluminium |
|---|
Zeigt 3 von 3 Artikel
| Titel/Artikelnummer | Verpackungseinheit |
|---|---|
|
CAPTIVE® Gewindebolzen Alu CFA-1 M4-12
Artikelnr.: 358776000 |
1000 ST |
|

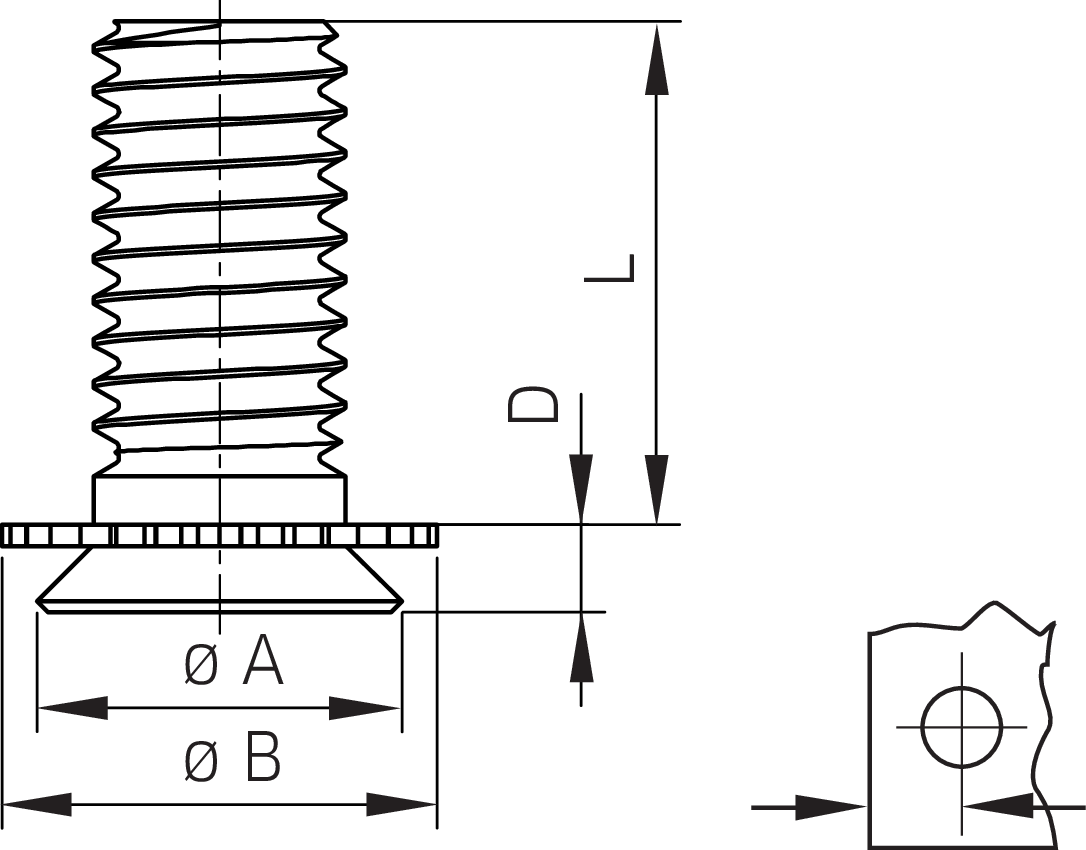

Sackloch ø +0,08 -0,00: 7,37 mm
Loch: 4,6 mm
Länge L: 12 mm
Toleranz für B: ±0,25
A: 7,35 mm
Materialstärke min: 1,6 mm
Lochtiefe: 1,1 mm
B: 8,33 mm
Abstand Lochmitte min: 5,6 mm
D: 1,04 mm
Gewinde: M4
Toleranz für D: max.
Werkstoff: Aluminium
Toleranz für A: max
Bezeichnung_: CFA-1M4-12
|
|
|
CAPTIVE® Gewindebolzen Alu CFA-2 M3-12
Artikelnr.: 358024000 |
1000 ST |
|
Länge L: 12 mm
Toleranz für B: ±0,25
Toleranz für D: max.
Werkstoff: Aluminium
Toleranz für A: max
Sackloch ø +0,08 -0,00: 4,37 mm
Gewinde: M3
D: 1,8 mm
Abstand Lochmitte min: 4 mm
B: 5,21 mm
Lochtiefe: 1,91 mm
Loch: 3,6 mm
Bezeichnung_: CFA-2M3-12
A: 4,35 mm
Materialstärke min: 2,4 mm
|
|
|
CAPTIVE® Gewindebolzen Alu CFA-2 M3-16
Artikelnr.: 358014000 |
1000 ST |
|
Toleranz für B: ±0,25
Toleranz für D: max.
Werkstoff: Aluminium
Toleranz für A: max
Sackloch ø +0,08 -0,00: 4,37 mm
Gewinde: M3
D: 1,8 mm
Abstand Lochmitte min: 4 mm
B: 5,21 mm
Lochtiefe: 1,91 mm
Loch: 3,6 mm
A: 4,35 mm
Materialstärke min: 2,4 mm
Bezeichnung_: CFA-2M3-16
Länge L: 16 mm
|
Zeigt 3 von 3 Artikel
CAPTIVE® Gewindebolzen Alu CFA-1 M4-12
Artikelnr.: 358776000
Spezifkiationen ausblendeneinblenden
Sackloch ø +0,08 -0,00: 7,37 mm
Loch: 4,6 mm
Länge L: 12 mm
Toleranz für B: ±0,25
A: 7,35 mm
Materialstärke min: 1,6 mm
Lochtiefe: 1,1 mm
B: 8,33 mm
Abstand Lochmitte min: 5,6 mm
D: 1,04 mm
Gewinde: M4
Toleranz für D: max.
Werkstoff: Aluminium
Toleranz für A: max
Bezeichnung_: CFA-1M4-12
CAPTIVE® Gewindebolzen Alu CFA-2 M3-12
Artikelnr.: 358024000
Spezifkiationen ausblendeneinblenden
Länge L: 12 mm
Toleranz für B: ±0,25
Toleranz für D: max.
Werkstoff: Aluminium
Toleranz für A: max
Sackloch ø +0,08 -0,00: 4,37 mm
Gewinde: M3
D: 1,8 mm
Abstand Lochmitte min: 4 mm
B: 5,21 mm
Lochtiefe: 1,91 mm
Loch: 3,6 mm
Bezeichnung_: CFA-2M3-12
A: 4,35 mm
Materialstärke min: 2,4 mm
CAPTIVE® Gewindebolzen Alu CFA-2 M3-16
Artikelnr.: 358014000
Spezifkiationen ausblendeneinblenden
Toleranz für B: ±0,25
Toleranz für D: max.
Werkstoff: Aluminium
Toleranz für A: max
Sackloch ø +0,08 -0,00: 4,37 mm
Gewinde: M3
D: 1,8 mm
Abstand Lochmitte min: 4 mm
B: 5,21 mm
Lochtiefe: 1,91 mm
Loch: 3,6 mm
A: 4,35 mm
Materialstärke min: 2,4 mm
Bezeichnung_: CFA-2M3-16
Länge L: 16 mm
